高溫高壓磁翻板液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白帶的界線即代表液位高度。在指示器左側配有醒目的刻度尺。從而使液位的指示顯得更加清晰。
高溫高壓磁翻板液位計的分類和應用：
1、插入型磁翻板液位計：該液位計適用于地下槽、池的液位測量和控制。
2、保溫型磁翻板液位計：該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑。可以保持主體內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以液位的穩定。使儀表正確指示出被測液位。
3、防霜型磁翻板液位計：是我廠專為解決低溫液體液位計外結冰而設計的產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。了液位計主體管外不會結冰、結霜。從而了液位計的正常使用。

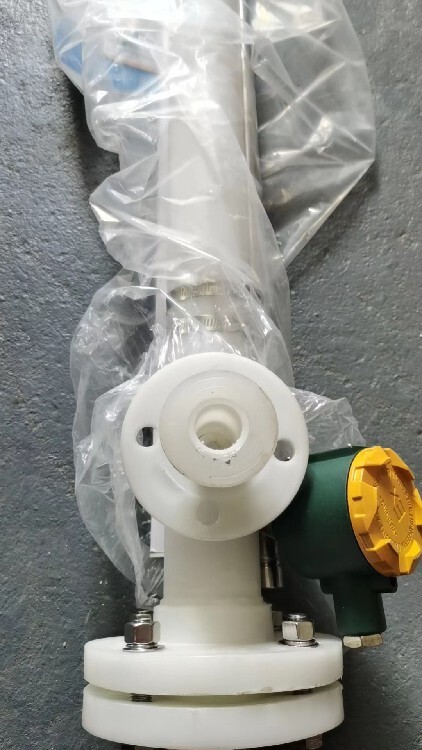

4、耐強腐蝕型磁翻板液位計：該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。
5、是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。


適用對象：
高溫高壓磁翻板液位計廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類儲液罐、儲槽、儲液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、環境的要求。

測量原理：


高溫高壓磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。


主要特點：
1、密封性強，不易滲透——本系列產品采用接口處理，更適合液氨等高滲透場合使用。
2、耐高溫、高壓能力強——本系列產品大溫度可大600℃,大壓力可達25MPa 。
3、耐腐蝕能力——本系列產品采用新不銹鋼內襯PTFE工藝,使產品防腐能力。
4、可在低溫場合使用——本系列產品采用夾套工藝，零下200度場合也能應付自如。
5、信號遠傳能力強——本產品信號輸出可為開關量、模擬量，可帶HART協議。
高溫高壓磁翻板液位計技術參數：
1、測量范圍（上下法蘭中心距）：L=500-6000mm,超6000mm可訂貨；
2、指示誤差：±10mm；
3、工作壓力：普通型：≤6.3MPA ， 高壓型：6.3-16MPA；
4、介質溫度：普通型：≤150度 ， 高溫型：150-450度；
5、介質密度：≥0.45g/m3 ；
6、密度差：≥0.15g/m3（測界面）；
7、接液材質：標準1Cr18Ni9Ti 根據被測介質化學性質的不同，可選用304、316、316L、316Ti、317、317L、S2205、Ti等不同牌號的不銹鋼制造，以達到防腐的目的；
8、連接法蘭規格：DN20、DN25、規格需定做。

浮球連續式液位傳感器，是將液位轉變?yōu)?~20的連續電流或者電阻，通過電纜連接到二次顯示儀表或控制室內，以便集中指示和觀察。由本體、浮子、法蘭盤或螺紋以及液位變送器等組成。可廣泛應用于石油、化工、橡膠、醫、船舶、軍事、電力、食品、水處理等行業的各種塔、罐、槽、球形容器和鍋爐等設備作介質液面的位置指示和自動控制。

塑料材質PP、PVDF，可適用于強酸堿場所；

金屬材質有 SUS304/316L，可適用于高溫200℃，高壓kg/cm2場所。

金屬浮球有ψ45、ψ52、ψ75等規格，

塑料則有ψ48、ψ55。比重從0.5 ～0.8g/cm3。

輸出4 ~ 20或電阻三線式，供應電壓為5 ~ 30VDC。

接線盒：不銹鋼、鋁合金、PC、PP

接續方式有牙口型PT、PF、NPT、BSP，法蘭型JIS、DIN、ANSI等規格。

出線或接線盒防護等級為IP-65及Ex規格。

規格亦可配合客戶需求訂制。


工作原理

HFQ浮球連續式液位計是利用浮球內磁鐵隨液位變化，來改變連桿內的電阻與磁簧開關所組成的分壓電路，磁簧開關的間隙愈小，精度愈高。分壓可經過轉換器變成4～20或電阻，傳送至儀表或其它二次顯示設備，實現遠程。連桿的長度為4m，產品耐壓為6.4Mpa,可替代差壓式液位變送器。


優點

1、測量范圍可根據用戶的實際要求制作。
2、指示機構與被測介質完全隔離，因而密封性好，使用安全。
3、結構簡單、安裝方便，維護費用低。
4、可以訂制耐腐蝕型。

主要技術參數
1、量程范圍：300～6000
2、介質密度（g/cm3）：0.5～2
3、工作溫度（℃）：-40～100；-20～200；高溫訂制；
4、壓力等級（Mpa）：≤10
5、工作電源：24VDC或12VDC
6、輸出：4～20
7、如有要求可在訂貨時說明

磁致伸縮液位計由電子變送器、介面浮子、探桿、顯示儀表共四部分組成。部份是配套選購的。顯示儀表根據使用目的確定，可選購亦可不選購，也可用普通電腦代替，安裝我司提供的配套軟件（或用戶訂制軟件）可實現集中顯示（或單顯示）與控制。“探標”桿長度根據用戶使用量程定制。在有防爆要求的環境場合使用本儀器，供電回路需配接安全柵。
