產品介紹Product introduction
產品信息
型號：NVNV-M329-13
品牌：PMA
產地：瑞士

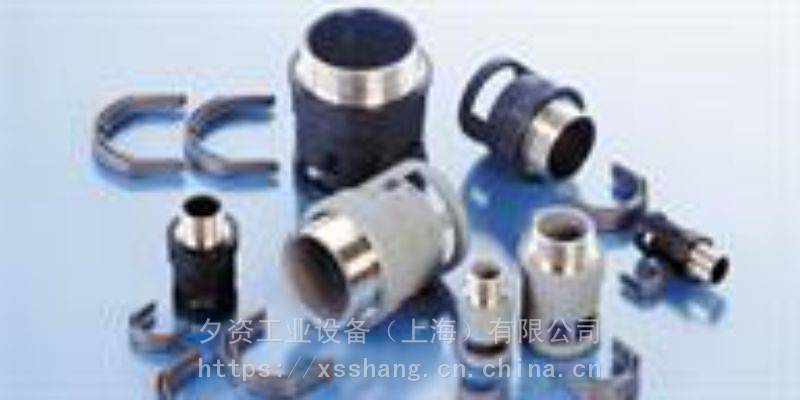

產品實拍圖Product picture
正面
側面
產品細節圖Product details
更多角度展示產品
更多角度展示產品
產品包裝Product packaging
定制說明Custom instructions
瑞士PMA 管接頭 NVIR-M207 BVID-M329GT 應用于鐵路機車和重型機械的制造
應用領域：機械工程
相當多的PMA 電纜保護系統應用于機械工程領域。一些實例證明無論機械工程應用領域如何變化，你都會發現PMA的產品應用于機械工具、包裝機械、印刷機械、以及加熱、通風、傳送、填充系統上。PMA產品也有助于高壓電力系統，瓶罐生產機械，木工機械的平滑工作。PMA電纜保護解決方案能保護電纜，使重要機械工程工業中的電纜和數據連接免受熱、冷、拉伸力、壓力以及其它外界因素的影響。
應用領域：自動化
在自動化領域，產品需要能夠抗劇烈運動產生的應力。PMA為工業自動化開發的產品能夠完全滿足這些要求，特殊設計的軟管、支架和防磨損保護套，對所有運動結構的整體提供的保護，使設備能夠大量減少磨損應力，這是國際的機器人制造商依賴PMA 技術的重要原因。
1、全封閉設計，的抗沖擊強度
的一體化、全封閉管接頭設計，有效提高管接頭邊緣的抗沖擊強度
2、靜態或動態應用條件下，防護等級達到IP69K
加長的肋狀密封區域（交叉聯接材料）
360° 鎖緊和密封保護，可抵抗高壓水 (達到100 bar)
3、的抗拉強度
360° 卡緊軟管波紋，的抗拉強度
4、的機械鎖緊性能
的安裝可靠性—— 只有當密封部件完全被推入時，管接頭才會鎖緊
的操作可靠性—— 通過視覺和聲音可正確安裝
5、連接螺紋類型
公制金屬螺紋
6、與軟管配合
軟管在極度彎曲的情況下，與管接頭連接的軟管部分仍然變形極小，連接。
即使在長期動態使用、高溫的環境下，防護等級依然可達到 IP69K
VIR 公制，金屬螺紋
應用于鐵路機車和重型機械的制造。
,特殊配方聚酰胺6制成,黃銅鍍鎳螺紋制成
非常高的抗沖擊強度
高強度的螺紋和系統連接
配合PMAFLEX軟管使用具有很好的防震作用
高強度的抗拉能力
非常好的化學性能
不含鹵素和鎘
適用軟管類型-細波紋(①)和粗波紋(G)
VIR: IP68靜態/IP67動態,軟管部分
溫度范圍:-40℃至+105°C;短期溫度＋160°C
包裝配件:
IP68GT:管接頭和通用安全夾子(AFN2),軟管密封圈(NVN3-GT)
IP68:管接頭和橢圓型滅子(OVN2),軟管密封圈(NVN3)
NVIR-M120 M12 x 1.5 10 12 7.5 mm 35.0 mm
NVIR-M160 M16 x 1.5 10 12 9.0 mm 40.5 mm
NVIR-M162 M16 x 1.5 12 16 9.0 mm 42.0 mm
NVIR-M207 M20 x 1.5 17 20 10.0 mm 50.0 mm
NVIR-M253 M25 x 1.5 23 25 10.0 mm 56.0 mm
NVIR-M329 M32 x 1.5 29 32 11.0 mm 55.5 mm
NVIR-M406 M40 x 1.5 36 40 13.0 mm 71.0 mm
NVIR-M508 M50 x 1.5 48 50 15.0 mm 75.0 mm
NVIR-M638 M63 x 1.5 48 50 17.5 mm 76.0 mm
VI 公制螺紋
在電纜保護系統中被廣泛地應用。
，特殊配方聚酰胺6制成
非常高的抗沖擊強度
配合PMAFLEX軟管使用具有很好的防震作用
高強度的抗拉能力
非常好的化學性能
不含鹵素和鎘
適用軟管類型-細波紋(①)和粗波紋(G)
VIR: IP68靜態/IP67動態,軟管部分
VID: IP66靜態/IP54動態,軟管部分
溫度范圍:-40℃至+105°C;短期溫度＋160℃
包裝配件:
IP66:管接頭和通用安全夾子(AFN2)
IP68GT:管接頭和通用安全夾子(AFN2),軟管密封圈(NVN3-GT)IP68:管接頭和橢圓型夾子(OvN2),軟管密封圈(NVN3)
BVID-M12MGT – M12 x 1.5 07 10 8.0 mm 32.0 mm
BVID-M160GT BVIR-M160 M16 x 1.5 10 12 8.0 mm 33.5 mm
BVID-M162GT BVIR-M162 M16 x 1.5 12 16 8.0 mm 36.5 mm
– BVIR-M202 M20 x 1.5 12 16 8.0 mm 36.5 mm
BVID-M207GT BVIR-M207 M20 x 1.5 17 20 8.0 mm 44.5 mm
BVID-M253GT BVIR-M253 M25 x 1.5 23 25 8.0 mm 48.5 mm
– BVIR-M257 M25 x 1.5 17 20 8.0 mm 44.5 mm
BVID-M329GT BVIR-M329 M32 x 1.5 29 32 10.0 mm 51.5 mm
BVID-M406GT BVIR-M406 M40 x 1.5 36 40 10.0 mm 65.5 mm
BVID-M508GT BVIR-M508 M50 x 1.5 48 50 10.0 mm 65.5 mm
BVID-M638GT BVIR-M638 M63 x 1.5 48 50 10.0 mm 65.5 mm
購買須知Purchase notice
1.關于產品
瑞士原廠原裝全新，品質無憂。
2.關于售后
一年質保，大可放心。
3.關于發貨
航司包板，順豐包郵，時效無憂。
