世通儀器檢測服務優勢 ： 　　1.服務方式靈活，可隨時安排下廠校驗及免費上門收取儀器。 　　2.校驗時間不超過5個工作日，確保不影響客戶的正常運作。 　　3.客戶送校的儀器超差時，我們可以免費做相應的調校服務。 　　4.我實驗室設有立的客服中心，能及時處理客戶的投訴意見。 　　5.可為客戶提供免費的計量知識培訓，技術咨詢等相關服務。

世通儀器檢測可提供包括長度類儀器校準、力學類儀器校準、電學類儀器校準、電磁學類儀器校準、無線電學類儀器校準、光學類儀器校準、理化類儀器校準、熱工類儀器校準等計量領域的 技術服務.所出具的校準和校準報告符合ISO、UL、3C、CQC、CE及客戶驗廠審核等要求,校準/檢測和報告可在CNAS、ILAC、MRA框架內簽訂互認協議的歐盟和美洲等56個和地區互認，也可作為體系評審認可、技術成果鑒定，以及行政復議的技術依據. 我司將以合理的價格.質的服務,品質的檢測技術為廣大顧客服務. 歡迎您來電.洽談!

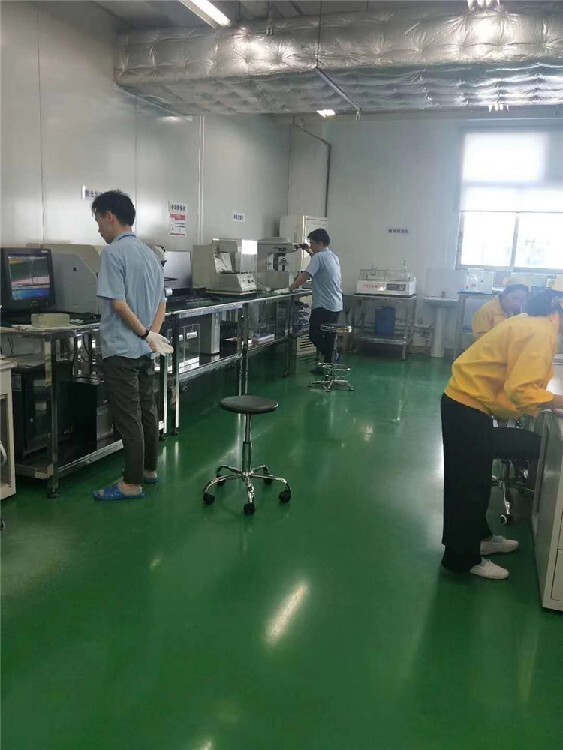

計量員培訓-廣州內審員培訓-世通內校員培訓——廣東省世通儀器檢測服務有限公司 東莞市世通儀器檢測服務有限公司是經合格評定認可(英文簡稱：CNAS)認可，認可編號：L3170,為企業提供儀器校準、儀器校驗、儀器檢測的第三方正規實驗室，所出報告均符合ISO/IEC17025:2005儀器校準和檢測實驗室能力的要求。 本公司同時擁有廣東東莞儀器校準實驗室和江蘇昆山儀器校準實驗室,其中廣東省世通儀器校準實驗室注冊資本2500萬元,獲CNAS認可編號為L3170,江蘇世通儀器校準實驗室注冊資本1000萬元,獲CNAS認可編號為L6634,實際投資資本超過3000萬元,并都建有標準規范化科室,實驗室占地面積近萬平米,儀器校準設備1000余套,通過CNAS認可項目700余項. 設計選用及訂貨須知： 1、根據測量流體介質，正確選用電磁流量計。 2、被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。 3、訂貨時請被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。 4、根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。 超聲波流量計性能特點： 1、結構緊湊、堅固、國際的壓鑄鋁機。 2、嚴格的單板設計，穩定性更高。 3、可接5路4-20mA電流信號（如：溫度、壓力、液位等）。 4、防非操作人員誤動的密碼鎖保護。 5、具有聲音報警提示功能（如：發生電路故障等）。 6、自動記憶前64日，前64個月，前5年的累積流量。 7、克服了少量的沉淀物、懸浮顆粒和氣泡對信號的影響，提高了流量測量的準確度,特別適合管道的流量測量。 超聲波流量計選型表： 型 號 代 碼 名 稱 HC-UFTM □ □ □ □ □ □ □ □ 手持式超聲波流量計 可選配傳感器 S1 標準S1型傳感器（外縛式） M1 標準M1型傳感器（外縛式） L1 標準L1型傳感器（外縛式） S1H 高溫S1型傳感器（外縛式） M1H 高溫M1型傳感器（外縛式） S1Z 標準小支架S1型（外縛式） M1Z 標準中支架M1型（外縛式） 信號電纜 X5 標準 5米×2 X10 標準10米×2 舉例：HC-UFTMS1M1X5 超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收技術和硬件參數無關化設計方法；當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間完全相同（可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。 超聲波流量計傳感器的安裝步驟： 1、選擇有足夠直管段長度位置，好是新管道、無銹蝕、易于操作的地方。 2、清除管道上的雜物和銹蝕，好使用角磨砂輪機打掉銹蝕。 3、在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。 5、特別提醒：應避免沙粒和雜物進入這中間。 6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。 檢查安裝： 使用者在安裝好傳感器后要對下列項目進行檢查：收信號強度、信號良度Q值、時差、估測的液體聲速、信號傳輸時間比等。只有這樣流量計才能穩定運行、測量準確。 信號強度： 信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號大。 盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到大。

手持式超聲波流量計使用方便快捷可移動測量流量是污水環境監測部門、大口徑自來水流量的測量高產品。本產品特點有，測量范圍大 選用不同型號的傳感器, 可實現口徑 DN20 ～ DN6000 管道流量的測量。精度測量 測量精度優于±1%,線性度0.5%,重復性精度0.2%。體積小 重量輕 體積:210×90×30mm,重量僅為0.5kg。非接觸式測量 將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量。內置數據記錄器 內置數據記錄器，空間為24K字節，可以存儲2000行的測量數據。充電電源 內置大容量鎳氫充電電池 ,可支持流量計連續工作 12 小時以上。大屏幕液晶顯示 可同時顯示累積流量，瞬時流量，流速，工作狀態等。 工作原理： HC-UFTM型手持式超聲波流量計利用測量超聲波在管道中傳播時間原理而實現的。介質（液體）在管道中流速，與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣，介質流量則可以通過流速、管道截面積以及雷諾數等得到。 當超聲波束在液體中傳播時，流體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，由此可求出液體的流速。 廣泛應用： HC-UFTM型手持式超聲波流量計采用外夾式傳感測量液體流量。安裝過程極為簡單，全中文的人機界面，更易于操作。特別適合流量平衡測試及流量監測：飲用水、河水、海水、冷卻水、熱水、工業污水、潤滑油、柴油、燃油、化工液體等?？稍谝巴鈵毫迎h境中使用。手持式超聲波流量計特點： ① 穩定性好，精度高 線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1% ② 測量范圍廣，三種探頭可選 選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN6000mm 管道流量的測量 測量流速范圍可達-32m/s---+32m/s ③ 內置鎳氫充電電池 內置大容量鎳氫充電電池 ,可支持流量計連續工作 12 小時以上 ④ 大屏幕液晶顯示 可同時顯示累積流量，瞬時流量，流速，工作狀態等。 ⑤ 體積小巧，攜帶方便 體積:210×90×30mm,重量僅為0.5kg（主機） ⑥ 非接觸式測量 將帶磁性的超聲波流量計傳感器吸附固定在管道外壁,即可完成流量測量 ⑦ 支持中英文菜單 不同版本的流量計，可支持中文或英文菜單 ⑧ 可靠性好 采用低電壓、多高沖發射電路，測量精度、使用壽命及可靠性大幅提高 ⑨ 抗干擾能力強 采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源 ⑩ 內置數據記錄器 內置數據記錄器，空間為24k字節，可以存儲2000行的測量數據。 其他功能： 1、內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等。 2、標準數據接口RS232用于聯網檢測或導出記錄數據。 3、自診斷，提示當前工作狀態是否正常。 手持式超聲波流量計配置： 1、主機：1臺； 2、傳感器：1對； 可選配傳感器： 標準小型傳感器S 1型（適用DN15~100mm/適用溫度0?70℃） 標準中型傳感器M1型：（適用DN50~700mm/適用溫度0?70℃） 標準大型傳感器L 1型：（適用DN300~6000mm/適用溫度0?70℃） 高溫小型傳感器S1H 型：（適用DN15~100mm/適用溫度0?160℃） 高溫中型傳感器M1H 型：（適用DN50~700mm/適用溫度0?160℃） 標準小型支架傳感器S1Z 型：（適用DN15~100mm/適用溫度0?70℃） 標準中型支架傳感器M1Z型：（適用DN50~700mm/適用溫度0?70℃） 3、鋼鏈：1套（外綁式傳感器）； 4、充電器：1個； 5、數據線：1條； 6、電纜：2條（單根長5米）； 7、偶合劑：1瓶； 8、卷尺：1只 ； 9、防護箱：1個（鋁合金）。 手持式超聲波流量計技術性能： 1、測量介質：各種液體。 2、管徑范圍：DN10mm～6000mm。 3、流速范圍：0.01／s～30m／s 。 4、準確度：體積流量／測量值的±1％取決于應用條件測量值的±0.5％。 5、操作溫度：-30～40℃。 6、電源：內置可充電電池3節AAA內置Ni-H電池適配器100V-240VAC 。 7、分辨率：0.025cm／s。 8、反應時間：1S 。 9、操作時間：在電池充滿電的情況下＞14h。測量精度：優于1.0%。 10、重復性：優于0.2%。 11、測量周期：500ms（每秒2次，每個周期采集128組數據）。 12、工作電源：90?230VAC（內置鎳氫充電電池，充足后可持續工作12小時）。 13、操作：4×4＋2盤盤；帶充電指示燈。 14、安裝方式：外敷式安裝，操作簡單，方便。 15、顯示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等。 16、信號輸出：非隔離RS232（FUJI擴展協議）。

電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。 磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。 測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。 電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。 外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。 襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。 轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。

電磁流量計就顯示方式分為：分體型電磁流量計，一體型電磁流量計。系列公稱通徑DN15～DN3000。 分體型電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬國內，技術達到國內水平。 分體型電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。 分體型電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。 一體型電磁流量計是根據法拉第電磁感應定律制定，用來測量導電流體的體積流量。由于特的特點已廣泛地應用于工業上各種導電液體的測量。主要用于化工、造紙、食品、紡織、冶金、環保、給排水等行業，與計算機配套可實現系統控制。

質量流量計一般分為兩種：彎曲形測量管和直形測量管。 一、彎曲形質量流量計投入市場儀表測量管彎成U字形，如今已開發的彎曲形狀有B字形、Ω字形、圓環形、長圓環形、S字形等。彎曲形測量管儀表比值比直形測量管的儀表要多。設計為彎曲形狀為了降低鋼剛性，因為和直形相比可以采用較厚管壁，儀表性能受磨蝕腐蝕影響較小。但易積存氣體與殘渣引起誤差。而且，彎形測量管的流量傳感器整機重量和尺寸比值比直形的稍大。 二、直形直形測量管的質量流量計不容易積存氣體和便于清洗。垂直安裝測量漿液的時候，固體顆粒不容易在暫停運行時沉積于測量管內。流量傳感器尺寸小，重量輕。但鋼剛性大，管壁就會較薄，測量值受磨蝕腐蝕影響大。

由測量管（傳感器）和指示器（電子轉換器）組成，選擇不同形式的測量管和指示器，可裝配成多種形式的整機，以適應現場的需求。TF系列金屬管浮子流量計根據流體入口和出口的方向將產品分成5種類型：垂直型、水平型（又分水平T型、水平彈簧型）、底進側出型、側進側出型、側進上出型，而每種類型又有標準型、高溫型、夾套型等。金屬管轉子流量計流量計改造：在金屬管轉子流量計轉子桿頂部開槽使之接觸面積減小，因為朔料硬度有限，改動太大會使流量計浮子不能正常工作，用鐵鋸在朔料浮子桿頂部鋸出十字槽，深度在2毫米左右，轉子頂住上部時不能吸住，改造后故障排除。金屬管轉子流量計在使用過程中存在各種各樣的問題，增加了儀表維護量。究其原因進行以下改造：（1）為了便于儀表檢修，防止安裝檢修后初次開車，有金屬及其它渣滓進入儀表，加裝旁路管線和旁路閥；（2）防止運行過程中有固體雜質進入儀表加裝過濾器；（3）為流量計穩定工作，流量氣體流量計加裝阻尼器。在儀表維護檢查過程中，要冷靜思考，不斷總結經驗，思路清楚，舉一反三，了解儀表工作原理，才能生產裝置順利運行。

現場安裝渦街流量計。 1.安裝渦街流量計的管道內應充滿被測介質,渦街流量計的流向標志要與管道內流體的流向一致。 2.應避免安裝在有強烈機械振動的管道上。 3.被測介質含有較多雜質時，應在渦街流量計上游直管段要求的長度以外加裝過濾器。 4.渦街流量計應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。 5.渦街流量計直管段要求，渦街流量計安裝對直管段的要求是非常重要的。它的詳細要求如下： a、流量計應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游和下游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。 b、若流量計安裝點上的上游有漸縮管，流量計上游應有不小于15D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段。 c、若流量計安裝點上的上游有漸擴管，流量計上游應有不小于25D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段 d、若流量計安裝點上游有90彎頭或下行接頭，流量計上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。 e、若流量計安裝點上游在同一平面上有二個90彎頭，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。 f、若流量計安裝點上游在不同平面上有二個90彎頭，流量計上游應有不小于40D的等徑直管段，下游應有不小于5D的等徑直管段。 g、流量調節閥或壓力調節閥盡量安裝在流量計下游5D以遠處，若安裝在流量計的上游，當閥門能夠滿足全開要求時，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段，當閥門只能滿足半開要求時，流量計上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。 h、流量計上游若有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，流量計上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。 特別注意：渦街流量計安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響，非常容易對流量計造成性損壞。流量計盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計于法蘭的密封泄露，若不得已安裝時，在流量計的上下游2D處分別設置管道緊固裝置。
