傳感器檢測箱內溫濕度信息，并傳遞到控制器由控制器分析處理：當箱內的溫度、濕度達到或超過預先設定的值時，控制器中的繼電器觸點閉合，加熱器（或風扇）接通電源開始工作，對箱內進行加熱或鼓風等；一段時間后，箱內溫度或濕度遠離設定值，控制器中的繼電器觸點斷開，加熱或鼓風停止。除基本功能外不同型號還帶有斷線報警輸出、變送輸出、通信、強制加熱鼓風等輔助功能。

溫濕度控制器產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度調節控制。可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。

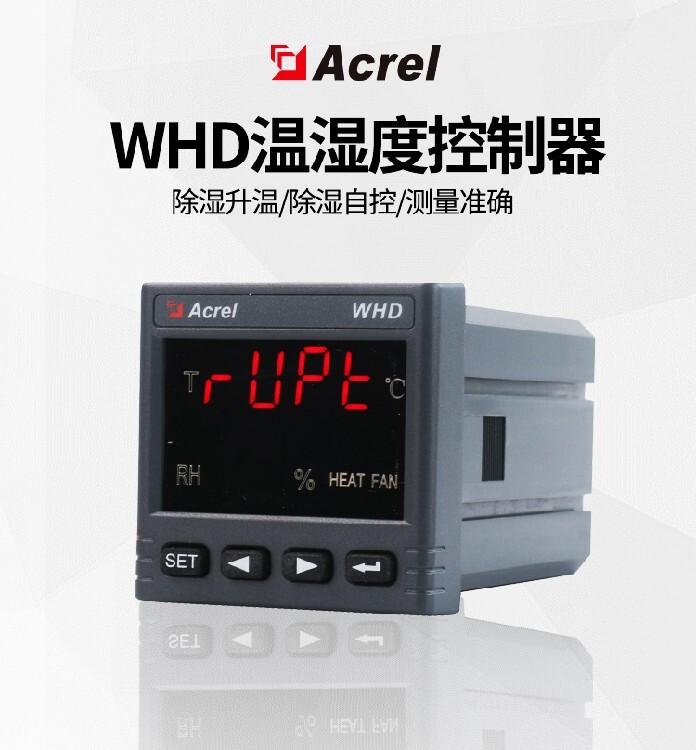

1.WHD48，WHD72、WHD2OR，WHD46 分別多可接 1，2，3 路溫濕度傳感器；
2.每一路傳感器對應二個控制輸出接點（無源），分別接加熱器和風扇，加熱器用于升溫或去
濕，風扇用于降溫；
3.WHD46 的輔助功能有：RS485 通訊功能、報警輸出功能、變送功能，只能三者選一；
WHD48 的輔助功能有：RS485 通訊功能；
WHD72 的輔助功能有：報警輸出功能、RS485 通訊功能、變 送功能，后兩者只能選一；
WHD2OR 的輔助功能有：RS485 通訊功能、報警輸出功能，二者可同時選擇；
“-C”表示通訊，“-J”表示報警，“-M”表示變送；
4.傳感器與控制器之間的連接線使用四芯屏蔽線，長度大不得超過 20 米。

在正常工作狀態下，按住左方向鍵大于 3
秒，所有打開的通道無條件加熱;按住右方向
鍵大于 3 秒， 所有打開的通道無條件鼓風。

Under the normal working condition, hold pressing the
left directional key about 3 seconds,all the allowed
channels are in heating; hold pressing the right
directional key over 3 seconds,all the allowed channels
are in blowing .

當加熱器發生故障，沒有按條件工作時，
相應的加熱故障指示燈點亮;當溫度超過設定
的鼓風降溫溫度時，相應通道的溫度顯示數據
閃爍；當儀表本身出現故障時，儀表進行復位。

When the heater is failure,working without as per
the normal working condition, the corresponding
indicator for heating-fault lights to give
alarming.when the temperature exceeds the set
value,the data of corresponding channel flashes. Reset when the meter itself fails.

a、預置一個 16 位寄存器為 0FFFFH（全 1），稱之為 CRC 寄存器。
b、把數據幀中的個字節的 8 位與 CRC 寄存器中的低字節進行異或運算，結果存回 CRC 寄存器。
c、將 CRC 寄存器向右移一位，高位填以 0，低位移出并檢測。
d、如果低位為 0，重復第三步（下一次移位）；如果低位為 1，將 CRC 寄存器與一個預設的固定值
（0A001H）進行異或運算。
e、重復第三步和第四步直到 8 次移位。這樣處理完了一個完整的八位。
f、重復第 2 步到第 5 步來處理下一個八位，直到所有的字節處理結束。
g、終 CRC 寄存器的值就是 CRC 的值。
