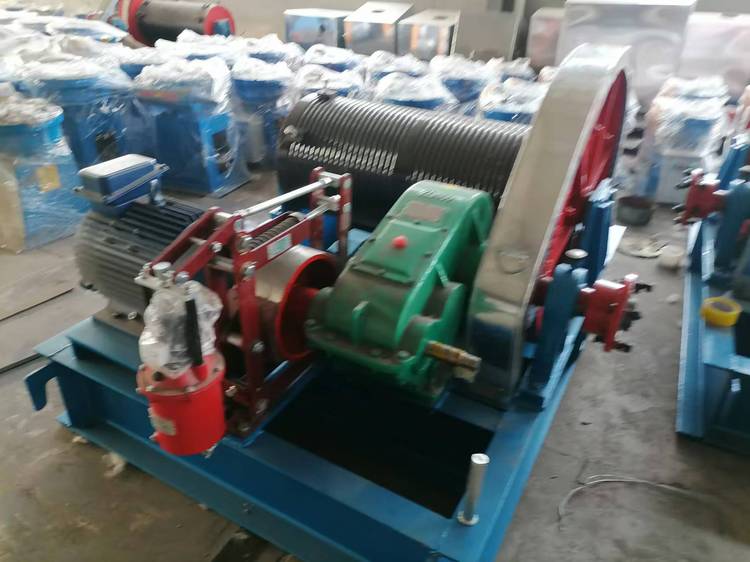

神農架qpq雙吊點卷揚式啟閉機 移動式臺車式卷揚機

卷揚式啟閉機分類
 卷揚式啟閉機分為固定式和移動式，型號有QPQ型平板閘門卷揚式啟閉機、QPK快速卷揚式啟閉機、QPG高揚程卷揚式啟閉機、QH弧形門卷揚式啟閉機、移動式臺車，平門機拉弧形閘門卷揚啟閉機。

啟閉機設有上下行程限位開關作極限保護運行。
啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。
啟閉機機械強度按輕型工作級別計算，電動機按智期運行；若工作級別需提高，用戶應提出，然后更換啟閉機制造圖樣種類，制造并供貨。
閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。
QPQ型系列啟閉機有快速、慢速兩種下降速度，慢速是正常通電情況下的速度；快速是電機不通電靠閘門自重（或水柱壓力）等荷重作用下帶動機快速下降，其快速值受調速器控制，不得超過5m/min，快速閉門時間一般為2min。
啟閉機啟門高度：用戶應提供參數值或給出閘門銷軸中心致啟閉機底座距離，有拉桿時則銷軸中心應為位置一節的上軸孔中心。

  卷揚式啟閉機的機架是各部件的墊板（如軸承座、電動機座、減速器座、制動器座等）應進行加工，各加工面之間相對高度誤差應不大于1.0mm。翼板和腹板焊接后的允許偏差應符合附錄A的規定。焊后消除應力處理可采用退火、振動時效等方法。振動時效工藝參數選擇和評價應符合JB/T10375和/T5926的規定。鋼絲繩應符合GB/T8918的有關規定。鋼絲繩出廠、運輸、存放時應卷成盤形，表面涂油，兩端扎緊并帶有標簽，注明訂貨號及規格，無標注的鋼絲繩不得使用。鋼絲繩禁止接長使用。

卷揚啟閉機上的滑輪

       鑄鐵滑輪材質應不低于GB/T9439中的HT200，鑄鋼滑輪材質應不低于GB/T11352中的ZG230-450,繩槽兩側加工后的壁厚不得小于設計名義尺寸，繩槽表面粗糙度不低于Ra12.5mm。當滑輪直徑大于600mm時，宜采用鋼板軋制成型的焊接結構。鑄造滑輪的軸孔內不應焊補。加工后的軸孔表面允許面積不超過25mm2。深度不超過1mm的缺陷，缺陷數量不超過3個，且任何相鄰兩缺陷的間距不小于50mm，缺陷邊緣應磨鈍。繩槽表面或端面的單個缺陷面積在清除到露出良好金屬后不大于100mm2，深度不超過該處名義上壁厚的10%，同一個加工面上不多于2處，可焊補。焊補后不應進行熱處理，但應磨光。

   滑輪若缺陷超過以上規定，應報廢。滑輪上有裂紋時，不應焊補，應報廢。裝配好的滑輪應能用手靈活轉動。

卷揚式啟閉機的卷筒

卷揚式啟閉機的聯軸器

    齒輪聯軸器齒面及齒溝不允許焊補，齒面的局部砂眼、氣孔等缺陷其長、寬、深都不超過模數的20%，且數值都不大于2mm，距離齒的端面距離不超過齒寬的10%，聯軸器有這種缺陷的齒數不超過3個時，可認為合格，但應將缺陷邊緣磨鈍。聯軸器軸孔表面不允許焊補，軸孔內的單個缺陷面積不超過25mm2，深度不超過該處名義壁厚的20%，缺陷數量不超過2處，且相鄰兩缺陷的間距不小于50mm，可認為合格，但應將缺陷的邊緣磨鈍。聯軸器其他部位的缺陷在清除到露出良好金屬后，單個面積不在于200mm2,深度不超過該處名義壁厚的20%，且同一加工面上不多于2個，允許焊補。聯軸器缺陷超過上述規定或出現裂紋時，應報廢聯軸器鑄鋼件加工前應進行退火處理。彈性聯軸器的組裝應符合GB/T5014的規定，齒輪聯軸器的組裝應符合JB/T8854.1的規定。

  卷揚啟閉機的制動輪與制動器

   制動輪外圓與軸孔的同軸度公差應不低于GB/T1184中8級；制動輪工作表面的粗糙度應不大于Ra1.6um。制動面的熱處理硬度應滿足HRC35~HRC45。加工后的制動面上不允許有砂眼、氣孔和裂紋等缺陷，也不允許焊補。軸孔表面不允許焊補，軸孔內的單個缺陷的面積不超過25mm2，深度不超過4mm，缺陷數量不超過2處，且相鄰兩缺陷的間距不小于50mm時，可認為合格，但應將缺陷的邊緣磨鈍。如缺陷超過上述規定或出現裂紋時，應報廢。其他部位的缺陷在清除到露出良好金屬后，單個面積不大于200mm2，深度不超過該處名義壁厚的20%，且同一加工面上不多于2個，允許焊補。制動輪組裝后在松閘狀態下，徑向跳動公差不大于GB/T1184中的T9級。制動器組裝時，制動帶與制動輪的實際接觸面積不得小于總面積的75%。

   制動帶與制動閘瓦應緊密地貼合，制動帶的邊緣應按閘瓦修齊，固定鉚釘的頭埋入制動帶厚度的1/3以上。制動輪和閘瓦之間的間隙應處于0.5~1.0mm之間。
