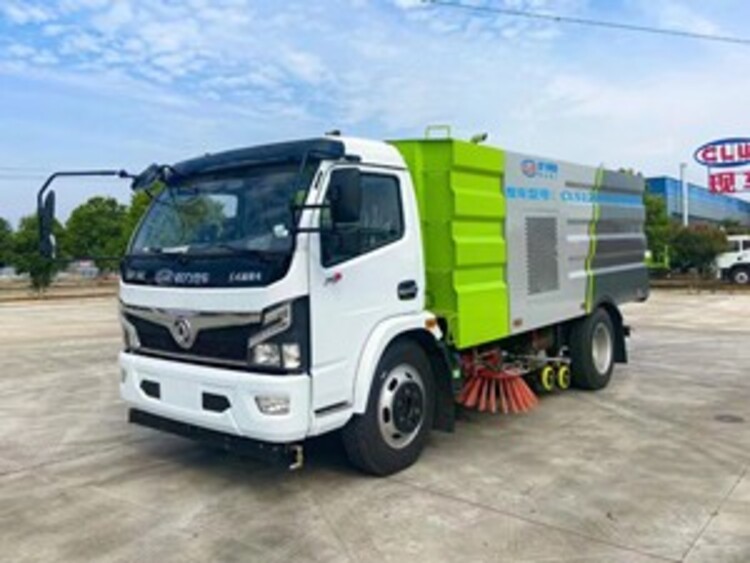

洗掃車作業時，左、右噴桿噴嘴噴出的高壓水簾將前方左、右立掃攪動起來的垃圾和污水沖到吸嘴前面，再通過吸嘴吸到垃圾箱內。當左或右側需要清洗隔離墩時，手動打開該側萬向噴嘴即可。噴桿擺出與收回， 噴桿噴水均由電控系統自動控制，不需人工控制，但要注意檢查清洗效果。不正常時應停機檢查，排除故障后再作業。右后部電控箱上有“左噴”、“右噴”旋鈕開關，調試維修用。左、右噴桿具有具有自動避障復位功能，當噴桿遇到障礙物時，噴桿可以繞旋轉座上的鉸點向后偏轉，越過障礙物后，自動復位。噴嘴調整，新車出廠時，所有噴嘴位置都已調整，能達到佳清洗效果。當噴嘴損壞或發生堵塞故障后，需要將噴嘴拆下清洗或更換，噴嘴裝復位后需要認真調整。吸嘴噴桿噴嘴的調整。為便于噴嘴調整，吸嘴噴桿設計成快速拆裝結構。要求：吸嘴噴桿噴嘴噴出的水簾向前傾斜約45°，讓水簾靠近吸嘴底梁，保持5∽10mm距離，水簾不打擊吸嘴并方便地被吸嘴嘴收集。相鄰噴嘴噴出的水簾相互搭接，搭接量10-30mm，共13個噴嘴，噴出的水簾能組成一長不少于2200mm的長水簾，長水簾應處于同一平面上。左右噴桿的調整。左右噴桿上的噴嘴噴出的水簾應向前傾斜約30°，相鄰噴嘴噴出的水簾應相互搭接，搭接量20-40mm，噴桿應與汽車前方向呈約60-65°夾角，讓外側噴嘴噴出的水簾在內側噴嘴噴出的水簾之前，確保垃圾和污水往吸嘴方向移動。

噴霧與手動清洗裝置
? ? ?噴霧裝置與手動清洗裝置用同一個氣動高壓球閥控制，通往噴霧裝置的管路中設有一手動球閥，見圖3 。噴霧裝置主要用于路面灑水降塵。需要噴霧降塵時，先打開手動球閥，再將“自潔-噴霧”旋鈕旋至“噴霧”位置即可。需要用手持噴槍清洗本車或完成特定清洗作業時，先將通往自潔裝置的球閥關閉，利用快速接頭將手持噴槍連接到清洗卷盤的高壓水軟管上。清洗卷盤高壓水軟管上的快速接頭應是常閉的，當手持噴槍上的快速接頭插入其中后自動打開。此時將“自潔-噴霧”放鈕旋至“噴霧”位置，手持噴槍就會自動噴水。為確保安全，特別提醒注意：在手持噴槍接通高壓水時，禁止噴槍指向人體或其它易損物體。與手持噴槍連接的高壓水軟管共有20m長，平時纏繞在一個自動卷繞沖洗卷盤上，作業時需人力手動拉出，自動收回。次拉出時，膠管會鎖止在拉出長度，再次拽拉，膠管會自動收回。再拉又將鎖止，如此鎖止、收回交替變換。手動清洗裝置的作業水壓以4MPa合適，此時副發動機應以怠速運行。工作結束后，將噴槍拆下，收回軟管。

清水箱
? ? ?清掃車的清水箱由前清水箱和垃圾箱內的清水箱二部分組成，總?cè)莘e9m3。前清水箱置于駕駛室后副發動機之前。垃圾箱內的清水箱與垃圾箱設計成一體，處于垃圾箱前端和底部。清水箱的二部分用大管徑水管連通，共用取水口，各有排水口和透氣口。高低壓水路系統共用一個取水口，從前清水箱底部取水。前清水箱上裝有水位計和低水位報警傳感器，當水箱水位低于規定高度時，報警系統會自動報警。如繼續作業，水位降到禁止高度時，保護系統自動停止作業。

吸嘴

洗掃車的吸嘴為寬吸嘴，總寬度達2468mm。為吸污和吸水效果，吸嘴著地后其兩側剛性部分的離地高度需調整，并應經常檢查。調節行走輪上的高度調整機構，兩側剛性部分和路面間的離地地間隙在5-10mm左右。吸嘴體前、后端裝有密封膠板，磨損后應立即及時更換。吸嘴上附裝有吸嘴噴桿和左右噴水桿，各噴水桿的調整見3.2.3噴水桿。

電磁換向閥? 2.? 12聯電磁閥組? 3. 消聲器? 4. 調壓閥? 5. 消聲器? 6. 單向節流閥 7.氣缸? 8.阻尼塞

?（18）電控系統
? ? ?洗掃車的電控系統分為底盤車電控系統和工作裝置電控系統兩部分組成，兩系統共用底盤車電源。底盤車電控系統見底盤車使用說明書。工作裝置電控系統主要由副發動機、垃圾箱自卸、洗掃作業模式、語音報警及安全保護等五部分組成。副發動機和垃圾箱自卸系統采用控制銨鈕和繼電器等進行控制。洗掃作業系統采用面板操作，PLC邏輯控制。語音報警系統選用中聯環衛分公司的語音報警器。

電控系統的主要功用：
1） 控制副發動機起動、調速（加速、減速）、熄火。顯示副發動機轉速、水溫及機油壓力等。
2） 控制垃圾箱后門的開啟與關閉、垃圾箱的傾翻與復位。
3） 控制作業機構作業。將左右立掃、吸嘴、高壓水泵、左右噴桿等作業機構按不同的作業組合，組合成6種作業模式， 一鍵式啟動與關停。各作業機構的啟動、作業、關停由程序控制。
4） 語音報警。用用簡單明了的語言準確報出出現的故障,操作者一聽就知道故障點所在。
5） 安全保護。重要安全事頂，除報警外，還能自動完成保護動作。主要有清水箱低水位、垃圾箱高液位、液壓油箱低液位、垃圾箱后門未開啟等報警保護裝置。
