艾家營隧洞隧洞全長2418.426米，存在軟弱圍巖的施工風險，洞身圍巖巖層破碎，節理裂隙較發育，并且部分洞身位于地下水位以下，圍巖穩定性差，易發生坍塌、掉頂、涌水。為提高施工效率，確保施工安全，項目組經過有序組織、科學研判，終選用懸臂式掘進機在艾家營隧洞進行應用。

懸臂式掘進機主要由行走機構、工作機構、裝運機構和轉載機構組成。隨著行走機構向前推進，工作機構中的切割頭通過上下左右連續不斷移動破碎巖石，并通過傳送履帶將碎巖運走。懸臂式掘進機開挖作業，一是能夠有效提高施工效率，實現連續化作業。使用前每日開挖長度僅能到達3到4米，使用后每日掘進可達6米左右，并且開挖時同步進行出渣，開挖完成后可直接進行拱架支護，每循環開挖時間縮短一半；二是能夠有效控制施工成本。使用懸臂式掘進機有效控制超挖，可節省后續巖石襯砌的費用和噴射混凝土用量，同時開挖掌子面只需要2人，大大減少了人員投入與成本；三是能夠有效提高安全系數。在開挖過程中不進行爆破作業，無爆破震動，對圍巖擾動小，且一次開挖成型，減少后續人工修整，安全性大幅提高。

EBZ200 懸臂式掘進引入依據
1. 該設備具有可靠性高、作業、智能化程度高、可維護性好等特點。其以可靠為目標，多種機械構件及裝置采用國際品牌產品，并聯合開發設計。
2.該設備通過旋轉截割頭帶動表面鎬形截齒轉動實現對被采掘?qū)ο蟮慕馗睿摲绞綄鷰r的擾動小且安全可靠。
3.銀山1號隧道為大斷面隧道，隧道縱向坡度為5‰，圍巖為強風化白堊系下統洛河組砂巖，巖質較軟，巖體較完整但強度低。各隧道因素與該掘進機性能相配套，滿足使用條件。

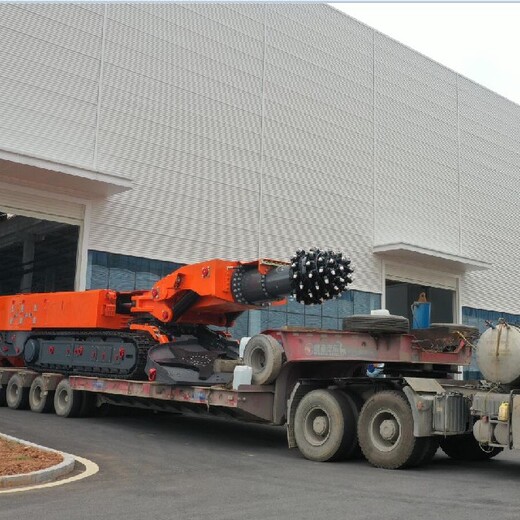

鑫通懸臂掘進機整機專注可靠性設計，破巖能力強，可針對堅硬巖施工。具有新型的切割機構，并采用硬巖切割頭配合硬巖截齒，提升切割頭破巖能力，降低硬巖切割時的磨損；采用自動卷纜系統，避免人工拖拽電纜，施工的安全性；采用加高型運輸機并配有防撞裝置，卡車可在后方直接接料，提高出料效率。

鑫通懸臂掘進機切割高度和切割寬度均在7m以上，可實現中等斷面隧道一次開挖成型，大斷面隧道分兩層開挖成型，適用于地鐵、公路、鐵路等中、大斷面隧道工程。該機專注硬巖切割可靠性設計，具有可靠性高、破巖能力強的特點，其工作機構一機多配，可適應不同地層施工，同時該機還配備了智能卷纜、聲光報警、軟啟動、遙控等功能。

隧道采用懸臂掘進機施工，開挖輪廓成型好，超欠挖控制好，減少了初期支護脫空的質量隱患；加之初期支護與巖面密貼性好，支護效果較好，圍巖變形相對小,且避免了火工品的使用,消除了安全隱患。但對于塌方、突涌風險高以及軟巖大變形等復雜地質條件下，懸臂掘進機預加固能力弱、靈活性差，施工風險相對鉆爆法較高。 鑫通懸臂掘進機
