產品別名 |
空間結構,管桁架,相貫線切割機,數控相貫線切割機 |
面向地區 |
全國 |
工作形式 |
切割 |
電流 |
交流 |
作用原理 |
逆變 |

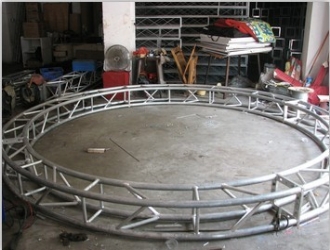

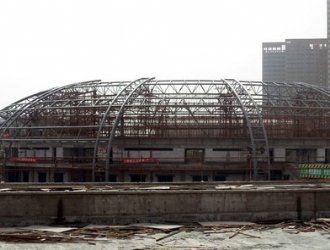

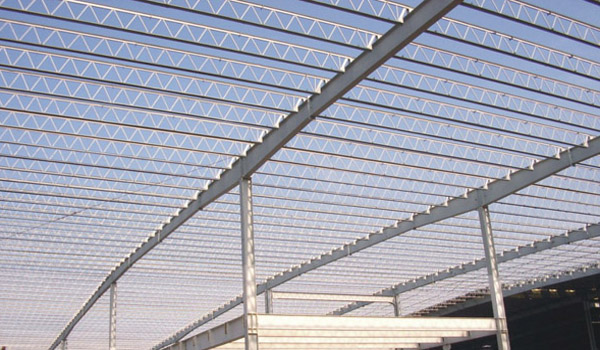

空間結構管桁架結構中的桿件均在節點處采用焊接連接，而在焊接之前，需預先按將要焊接的各桿件焊縫形狀進行腹桿及弦桿的下料切割，這就需要對腹桿端頭進行相貫線切割及弦桿的開槽切割。由于桁架結構中各桿件與桿件之間是以相貫線型式相交，桿件端頭斷面形狀比較復雜，因此在實際切割加工中一般采用機械自動切割加工和人工手工切割加工兩種方法進行加工。空間結構管桁架鋼管相貫線切割機生產廠家沈陽信本和科技有限公司
XBXG64C系列數控圓管相貫線切割機是一種對鋼管端部結合處作自動計算和切割的設備。該機廣泛應用于鋼結構、管桁架、建筑、石化、機械、造船等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。數控相貫線切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管子的管徑、壁厚、坡口角度、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。
編號 | 項 目 | 參 數 |
1 | 切割管徑 | Φ=50～630mm |
2 | 切割方式 | 等離子 |
3 | 等離子切割管壁厚度 | 穿孔切割1～20mm 坡口切割5-14mm |
4 | 有效切割工件長度 | 12000mm |
5 | 要求工件橢圓度 | ≤1% |
6 | 切割速度 | 10～2000mm/min |
7 | 移動速度 | 10～6000 mm/min |
8 | 等離子坡口角度 | 等離子切割±45° |
9 | 機器軸數及運動范圍 | X軸：割炬沿管件軸向水平移動軸行程12000mm Y軸：管件旋轉軸360°自由回轉 Z軸：割炬上升下降軸行程400mm（不參加聯動） A軸：割炬沿管件徑向平面擺動軸±55° B軸：割炬沿管件軸向平面擺動軸±60° C軸：割炬前后移動軸行程400mm（不參加聯動） |
10 | 切割長度精度 | ±2mm |
11 | 切割精度執行標準 | 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB |
12 | 卡盤性質 | 手動3爪聯動自定心 |
13 | 等離子電源 | LGK-200A |
14 | 托架數量 | 4組 |
15 | 待割管重量 | 3000Kg |
