供應天津汽車?yán)€檢測設備 合肥雄強廠家

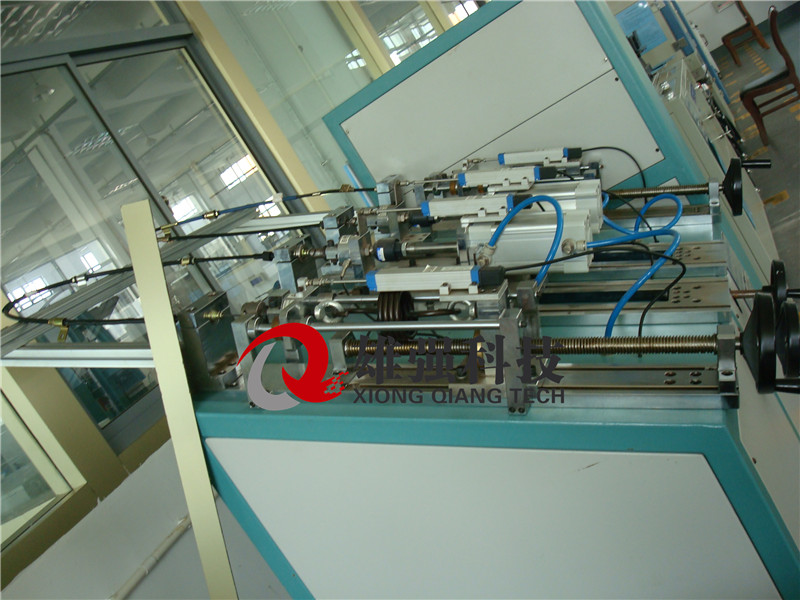

汽車?yán)€檢測設備

科技名詞定義：拉索是有外保護的鐵索，廣泛應用于汽車、摩托車、船舶、飛機等的剎車、油門、換擋等。英文名稱：cable。
名稱：汽車?yán)鞣謷鞕n拉索，離合拉索，剎車?yán)鞫x：用于拉動改變變速器檔位，離合器，剎車的鋼絲繩索。 [1] 代理拉桿操縱改變機床、汽車、拖拉機等機器運轉速度或牽引力，貨或者門鎖的裝置，由許多直徑大小不同的組成。通常裝在發動機化油器，燃油泵，節氣門，變速器，離合器，輪轂上。
技術規格及要求
1.設備功能：
選換擋軟軸總成檢測設備，滿足，實現操縱拉索的行程效率試驗，負載效率試驗，并繪制相應的性能曲線，對檢測結果進行產品合格與否判斷。并對相關的檢測結果進行統計、分析、保存和打印。
2.標準依據：
滿足QC／T29101- 92 《汽車用操縱拉索總成》、Q/JQ 1715-2015《選換擋軟軸通用技術條件》的相關要求。
3.檢測項目
選換擋軟軸總成的負載效率.行程效率.自由間隙.空載阻力。
4.選擋拉絲試驗臺技術參數要求：
?負載力調整范圍 0-3000N，測量精度：±0.5%FS
?輸入力范圍：0-5000N，測量精度：±0.5%FS
?滑行阻力范圍：0-20N，測量精度：±0.5%FS
?位移測量范圍:0-100mm，精度：±0.2%FS，分辨率 0.05mm
?芯線測試范圍：1 mm~5mm
5.試驗功能要求：
1）負載效率試驗和行程效率試驗
將拉索總成安裝在臺架上。拉索的一端（A端）通過力傳感器和負載相連，另一端（B端）也通過力傳感器和電動缸相連，計算機控制電動缸緩慢加載拉伸，當力傳感器的數值有變化時，計算機高速采集兩端的力和位移傳感器的數值，直到電動缸的力傳感器檢測到載荷增加規定的試驗力值時，分別測得位移量和力值。然后緩慢恢復，待力傳感器剛回到零值時，測量殘余伸長量δ 0 。
2）安裝夾具部分
試驗臺可完成各種類型車型的選換擋拉絲總成試驗，只需更換夾具和過渡接頭即可。試驗臺的動能儲備和加載能力完全滿足目前拉索的設計要求。
