VMC-1160機型規格表

規格/機型 單位 VMC-1160
加工范圍
　X軸行程(左右) mm 1100
　Y軸行程(前后) mm 600
　Z軸行程(上下) mm 600
主軸鼻端至工作臺面距離 mm 150-750
主軸中心至立柱軌道面距離 mm 670
工作臺規格
　工作臺尺寸 (X 軸方向) mm 1200
　工作臺尺寸 (Y 軸方向) mm 600
　工作臺大載重 kg 800
主軸規格
　主軸轉速（皮帶式） rpm 50-10000
主軸推薦馬力 kW 11/15
　主軸內孔錐度 BT40
進給系統
G00 快速進給 (X/Y/Z軸) m/min 30/30/30
G01 切削進給 mm/min 1-20000
刀庫系統 *機床電力需要KVA:20
　刀庫類型 pcs 圓盤式BT40
換刀方式 隨機
刀庫容量 24
換刀時間 sec T to T 2.2
大刀具直徑 mm ?80
相鄰無刀大刀具直徑 mm ?120
大單刀重量 KG 8
大刀具長度 mm 300
機器尺寸 T型槽（寬*槽數*間距）：18*5*100
　機器長度 mm 3150
　機器寬度 mm 2540
　機器高度 mm 2215
機器重量 Kg 7500


FANUC標準功能（0i-MF（5））
1. 大控制軸數8軸
2. 同時控制軸數3軸
3. 10.4’’ LCD 屏幕
4. 程序儲存容量2M
5. 軟行程保護極限
6. 前置式CF卡輸出入接口
7. 以太網絡輸出入接口
8. DNC功能（使用USB接口，CF卡，以太網絡）
9. 記憶程序運轉
10. MDI編輯運轉
11. 程序編輯
12. 背景編輯
13. 擴充程序編輯
14. 掌上型脈波產生器1組
15. 軸向手動進給及速率調整
16. 緊急停止
17. 單節執行
18. 主軸速率調整
19. 主軸正轉，反轉，定位，停止手動控制功能
20. 切削液手動控制功能
21. 加工吹氣手動控制功能
22. 單節跳躍
23. 選擇停止
24. 程序再啟動
25. 參數，程序保護功能
26. 螺距背隙補償
27. 固定式螺距誤差補償
28. 報警顯示，報警履歷顯示
29. 程序搜索
30. 主軸速度顯示
31. 主程序/子過程調用功能：M98、M198
32. 刀具補償功能
33. 刀具補償400組
34. 程序暫停：M00/M01
35. 程序結束：M02/M30
36. 剛性攻牙：M29
37. 快速位移倍率調整：F0、F25、F50、F100％
38. 進給倍率調整：0～220％
39. G00 快速定位
40. G01 切削進給
41. G02順時針圓弧切削
42. G03逆時針圓弧切削
43. G04 暫停指令
44. G10 程序參數輸入/補正輸入
45. G11 程序參數輸入/補正輸入取消
46. G12 順時針全圓切削
47. G13 逆時針全圓切削
48. G15 極坐標取消
49. G16 極坐標設定
50. G17、G18、G19 坐標平面選擇
51. G20、G21 公英制轉換
52. G27 返回參考點檢測
53. G28 參考點返回
54. G29 參考點返回起始點
55. G30 返回第二參考點
56. G40 刀具半徑補償取消
57. G41、G42 刀具半徑補償
58. G43、G44 刀具長度補償
59. G45-G48 刀具位置偏置
60. G49 刀具長度補正取消
61. G50、G51 比例縮放/取消
62. G52 局部坐標系
63. G53 機械坐標系
64. G54-G59 工件坐標系
65. G54.1P1-P48 附加工件坐標系48組
66. G60 單方向定位
67. G61 準確停止方式
68. G62 自動拐角倍率
69. G63 切削進給速度控制-攻牙方式
70. G64 切削進給速度控制-切削方式
71. G65、G66、G67用戶宏指令開始/取消
72. G68、G69 坐標系旋轉開始/取消
73. G73 高速深鉆孔循環
74. G74 反向攻牙循環
75. G76 精鏜循環
76. G80 固定循環取消
77. G81 鉆孔循環
78. G82 鉆孔循環、逆鏜孔循環
79. G83 深鉆孔循環
80. G84 攻牙循環
81. G85、G86、G88、G89 鏜孔循環
82. G87逆鏜孔循環
83. G90 值指令
84. G91 增量值指令
85. G92 工件坐標系
86. G98 工件起始點返回循環
87. G99 R點返回循環
88. G05.1Q1/ G05.1Q0 AICC1控制開始/取消
89. 預讀差補前鈴型加減速
90. 加工條件選擇功能


技術資料（電子版）
1. 機床電氣手冊 1套
2. 系統編程、操作及維修手冊 1套
3. 機器出廠精度檢測報告 1份


質保期和技術服務
1. 機床在乙方現場正式驗收合格后，進入質量期，在機床質保期內，甲方對機床出現的各類故障及時免費維修服務。（因乙方自身原因造成的損壞和損失除外）。機床出現故障，甲方在接到乙方的文字通知后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的在24小時內進行答復，如確實需要派人進行維修，并盡快派人到現場給予處理，具體時間視零件準備時間長短。
2. 若因乙方使用不當或自行改裝后所造成之非自然損壞，不在保修范圍內，乙方應支付所有維修成本。
3. 保固期滿服務，甲方向乙方提供長期有償維修和保養服務。乙方也可另擇他人提供維修和保養服務。

售后承諾:
蘇州特魯特?cái)?shù)控機床科技有限公司一向以提供產品和技術服務贏得客戶作為企業的工作；工作中倡導精益求精、不斷提，誠信為客、協助客戶創造大的經濟效益。為此，我公司對選用和關注我公司數控產品的廣大客戶做出如下售后服務承諾：
1.公司設有客戶服務部:
①負責向客戶提供快捷滿意的售后維修服務和售后技術支持。
②設有多名技術，加強與客戶之間的技術交流，接受客戶技術咨詢，指導客戶正確使用和維護機床，全力提升雙方數控技術的應用水平。
③設專人負責客戶信息的接收登記、分析處理、回復回訪及質量反饋等工作。
④客戶服務部對外出服務人員的服務質量和服務態度及時進行監督與考核。
2.售后維修服務內容：
① 所用出廠設備提供一年的質量期和終身技術支持、維修服務。
②質量期內因正常使用發生的零部件損壞，由我方免費更換；質量期結束后，我方以優惠價提供維修所需要更換的零部件。
③對客戶反映的設備故障信息（郵件或傳真等文字形式）的分析處理在8小時內做出書面或電話回復。
④對有能力排除機床故障的客戶，經確認需我公司提供損壞的常用零部件時，在24小時內（質保期過后的在履行完相關手續后）辦理完發貨事宜。
⑤對客戶無維修能力急需我方售后人員上門維修的，在24小時內派出服務人員趕赴現場排除故障。
3.售后技術服務內容：
①隨時接受客戶使用人員的技術咨詢。
②提供對客戶使用人員的技術培訓。
③提供必要的數控軟件功能升級服務。

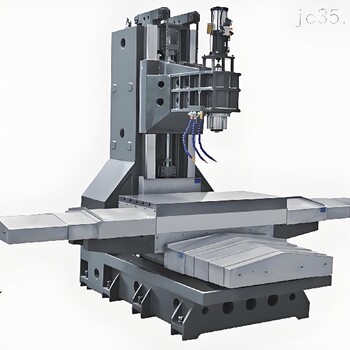

構造特點：
VMC1160L加工中心的構造特點主要包括高剛性、、能以及智能化。
高剛性：1160L加工中心的關鍵零部件如床身、立柱、主軸箱等采用米漢納鑄件，經過有限元素分析法電腦計算分析，確保結構強度和剛性。鑄件材質為HT300，采用一體成型技術，提供機械高剛性。底座寬闊，立柱為箱形結構體，鞍座加寬加長，重負荷全支撐設計，確保加工時之重負荷能力。主軸箱內以肋骨強化結構，提供主軸之穩固支撐。
：三軸采用線性導軌，具有高剛性、低噪音、低摩擦的特性，可做快速位移及獲得佳的循圓精度。采用特的油水分離設計，避免切削液因混合而劣化，影響加工品質。排屑機構設計簡單有效，方便清理鐵屑。
能：具備快速、簡單、可靠及命的刀具交換裝置，提供平穩可靠的刀具交換。主軸標凈轉速可達12,000rpm，采用大馬力主軸馬達，與皮帶連接大幅減低傳動噪音及熱量產生。
智能化：采用的數控系統和操作界面，具備多種加工模式和編程方式，用戶可根據實際需求選擇合適的加工模式，實現智能化加工。機床還具備故障診斷和報警功能，方便用戶及時發現和解決問題。
此外，1160L加工中心適用于中小、小型零件的鉆、銑、攻、鏜的與率的自動化加工，特別適用于汽車零部件、機械加工及模具制造領域。

•
