環(huán)氧樹(shù)脂灌漿料施工方案
表面預(yù)處理
接觸LD-007環(huán)氧樹(shù)脂灌漿料的混凝土表面，須鑿除其表層浮漿并露出堅(jiān)實(shí)基層，灌漿面清潔、干燥、無(wú)油脂。混凝土接合面外邊緣磨出25mm厚倒角邊，以邊緣處灌漿料與基礎(chǔ)粘合面積，需粘合的金屬表面還應(yīng)無(wú)銹蝕（達(dá)到SSPC、SP6的光潔度要求）。
施工溫度
環(huán)境溫度包括混凝土基礎(chǔ)及空氣溫度，為獲得佳的工作狀態(tài)，灌漿前將材料在15-25°C環(huán)境下放置，施工時(shí)及隨后內(nèi)環(huán)境溫度控制15-32°C，20°C為適宜。夏季施 工避免中午高溫，必要時(shí)應(yīng)搭建遮陽(yáng)棚；冬季氣溫較低時(shí)，應(yīng)在灌漿區(qū)域搭 建暖棚升溫，施工環(huán)境溫度大于15°C，施工宜選擇中午。
混合
用手提式攪拌器（200-250rpm）充分混合A（樹(shù)脂）、B（硬化劑）約3分鐘；2、在低速大功率攪拌機(jī)（15-20rpm）中加入C（填料）使與之A、B混合物混合，充分?jǐn)嚢柚寥拷?rùn)即完成，約需5-10分鐘；在氣溫較低時(shí)為了混合物的流淌性，可以適當(dāng)減少C（填料）的用量。

Egm-100環(huán)氧樹(shù)脂灌漿料
Egm-100環(huán)氧樹(shù)脂灌漿料包括A（樹(shù)脂）、B（硬化劑）、C（填料）三組分，該產(chǎn)品采用樹(shù)脂與精制填料，固含量，不含對(duì)人體有害的溶劑等揮發(fā)性物質(zhì)。常溫下將每組材料中所含的三組分完全混合后即可使用，無(wú)需另外添加成分。
一、產(chǎn)品特點(diǎn)
1、高強(qiáng)、早強(qiáng)：可提供大大優(yōu)于水泥基材料的抗壓、粘結(jié)等力學(xué)性能，更高的早期強(qiáng)度。
2、低放熱峰值：可提供長(zhǎng)達(dá)120分鐘（25℃）的操作時(shí)間,適合大體積灌漿使用.
3、無(wú)收縮：確保灌漿層較終成型后與承載面完全接觸，設(shè)備安裝的高度。
4、的抗蠕變性能：環(huán)氧灌漿料可長(zhǎng)期在-50℃至+80℃凍融交替、振動(dòng)受壓的惡劣物理工況下長(zhǎng)期使用而無(wú)塑性變形，設(shè)備定位長(zhǎng)期準(zhǔn)確。
5、的韌性：環(huán)氧灌漿料可以化解由動(dòng)設(shè)備傳遞來(lái)的任何可能使水泥基灌漿層爆裂的動(dòng)荷載。
6、耐腐蝕性：可以承受酸、堿、鹽、油脂等化學(xué)品長(zhǎng)期接觸腐蝕。
二、應(yīng)用范圍
1、壓縮機(jī)、泵、沖壓機(jī)、粉碎機(jī)、球磨機(jī)等高震動(dòng)性設(shè)備的二次灌漿安裝。
2、易受化學(xué)侵蝕的設(shè)備基礎(chǔ)區(qū)域灌漿。
3、軌道基礎(chǔ)、橋梁支撐座等受強(qiáng)壓力區(qū)域灌漿。
4、錨栓、鋼筋種植及建筑結(jié)構(gòu)混凝土補(bǔ)強(qiáng)加固。
5、混凝土、石頭、鋼、木板等面作為自流平砂漿使用。
6、鐵、鐵系桿、拉桿的鋼性連接。
三、性能指標(biāo)
產(chǎn)品物理性能指標(biāo)范圍（A+B）：C≈1:4(符合ASTM標(biāo)準(zhǔn))
物理性能
標(biāo)準(zhǔn)
1天
3天
7天
較終
抗壓強(qiáng)度
GB/T17671-1999
﹥50MPa
﹥65MPa
﹥95MPa
﹥100MPa
抗折強(qiáng)度
GB/T17671-1999
﹥10MPa
﹥15MPa
﹥20MPa
﹥25MPa
抗拔強(qiáng)度
GB/T50081-2002
﹥8MPa
﹥12MPa
﹥15MPa
﹥17MPa
受壓彈膜
GB/T50081-2002
/
/
﹥18000MPa
﹥18500MPa
線性收縮率
HG/T2625-94
/
/
﹤0.012%
﹤0.012%
受壓蠕變
GBJ82-85
＜1.0*10-3mm/mm(180天)
熱膨脹系數(shù)
GBJ119-88
﹤40*10-6mm/mm/℃(成型28天,0-60℃范圍測(cè)試)
注：
1、預(yù)熱、成型及養(yǎng)護(hù)在23±2℃、相對(duì)濕度50±5%實(shí)驗(yàn)條件下進(jìn)行，其它條件按照相應(yīng)標(biāo)準(zhǔn)執(zhí)行。
2、較終數(shù)據(jù)在23±2℃成型及養(yǎng)護(hù)7天后，再在60℃下加速養(yǎng)護(hù)6小時(shí)后測(cè)得。
四、施工流程
1、準(zhǔn)備
接觸Egm-100的混凝土表面，須鑿除其表層浮漿并露出堅(jiān)實(shí)基層，灌漿面清潔、干燥、無(wú)油脂。
混凝土接合面外邊緣磨出<25mm>厚倒角邊，以邊緣處灌漿料與基礎(chǔ)粘合面積；需粘和的金屬表面應(yīng)無(wú)銹蝕（達(dá)到SSPC-SP6的光潔度要求）。
2、制模
模板須堅(jiān)實(shí)、搭接牢固，其內(nèi)側(cè)涂抹油脂、蠟或粘貼PVC膠帶以便于脫模；為便于傾倒及安裝灌漿漏斗，灌漿側(cè)模板與設(shè)備基座間留出至少<100mm>左右距離，且高出設(shè)備底板<100mm>以上。在模板內(nèi)側(cè)灌漿水平高度上釘上<25mm>厚45度斜角木線條，以避免澆筑體邊緣應(yīng)力集中。

產(chǎn)品簡(jiǎn)介
　　本品采用飽和基環(huán)氧樹(shù)脂、固化劑、多種改型助劑與硬質(zhì)填料精制而成。具有高強(qiáng)早強(qiáng)、流動(dòng)性好、韌性?xún)?yōu)良、耐腐蝕等特點(diǎn)。
　　產(chǎn)品特點(diǎn)
　　1、高強(qiáng)早強(qiáng)：1天抗壓強(qiáng)度≥50Mpa ,可提供大大優(yōu)于水泥基材料的抗壓強(qiáng)度。
　　2、低放熱峰值：可提供長(zhǎng)達(dá)60分鐘（25℃時(shí)）的操作時(shí)間，適合大體積灌漿使用。
　　3、流動(dòng)性：流動(dòng)度≥300mm，可填充全部空隙，滿(mǎn)足設(shè)備二次灌漿的要求。。
　　4、抗蠕變性能：可長(zhǎng)期在-50℃至 80℃凍融交替、振動(dòng)受壓的惡劣物理工況下長(zhǎng)期使用而無(wú)塑性變形，設(shè)備定位
　　5、韌性：可以化解由動(dòng)設(shè)備傳遞來(lái)的任何可能使水泥基灌漿層的動(dòng)荷載。
　　6、耐腐蝕性：可以承受酸、堿、鹽、油脂等化學(xué)品長(zhǎng)期接觸腐蝕。
　　產(chǎn)品用途
　　1、適用于壓縮機(jī)、泵、沖壓機(jī)、粉碎機(jī)、球磨機(jī)等高振動(dòng)性設(shè)備的二次灌漿安裝以及易受化學(xué)侵蝕的設(shè)備基礎(chǔ)區(qū)域灌漿。
　　2、適用于軌道基礎(chǔ)、橋梁支撐座等受強(qiáng)壓力區(qū)域灌漿以及鐵、鐵系桿、拉桿的鋼性連接。
　　3、適用于混凝土、石頭、鋼、木板等基面作為自流平砂漿使用。
　　性能指標(biāo)
　　注: 1、預(yù)熱、成型及養(yǎng)護(hù)在23±2℃、相對(duì)濕度50±5%實(shí)驗(yàn)條件下進(jìn)行，其它條件按照相應(yīng)標(biāo)準(zhǔn)執(zhí)行。
　　2數(shù)據(jù)在23±2℃成型及養(yǎng)護(hù)7天后，再在60℃下加速養(yǎng)護(hù)6小時(shí)后測(cè)得。
　　施工工藝
　　一、基層預(yù)處理：
　　接觸灌漿料的混凝土表面，須鑿除其表面浮漿并露出堅(jiān)實(shí)基層，灌漿面清潔、干燥、無(wú)油脂。
　　二、模板支設(shè)：
　　模板須安裝牢固，搭接處須密封處理（建議使用901快速堵漏劑或YJS-400封縫膠），并在模板內(nèi)側(cè)涂抹油脂、蠟或粘貼pvc膠帶，以便于脫模。
　　三、施工溫度要求：
　灌漿前將材料在15-25℃環(huán)境下放置；施工時(shí)及隨后內(nèi)環(huán)境溫度控制5-32℃，20℃為適宜。夏季施工避免中午高溫，必要時(shí)應(yīng)搭建遮陽(yáng)棚；冬季氣溫較低時(shí)，應(yīng)在灌漿區(qū)域搭建暖棚升溫，施工環(huán)境溫度大于5℃，施工宜選擇中午。
　　四、材料配制：
　　1、按照A料：B料：C料=1：3：6的產(chǎn)品配合比檢查產(chǎn)品包裝數(shù)量、規(guī)格、型號(hào)、生產(chǎn)日期，確保產(chǎn)品在廠家規(guī)定的保質(zhì)期內(nèi)。
　　2、先將B料倒入配料用的桶中，邊攪拌邊緩慢加入C料，然后再將A料倒入桶中攪拌均勻?；旌蠒r(shí)間約5-10分鐘，在氣溫較低時(shí)為了混合物的流淌性，可以適當(dāng)減少C料的用量。

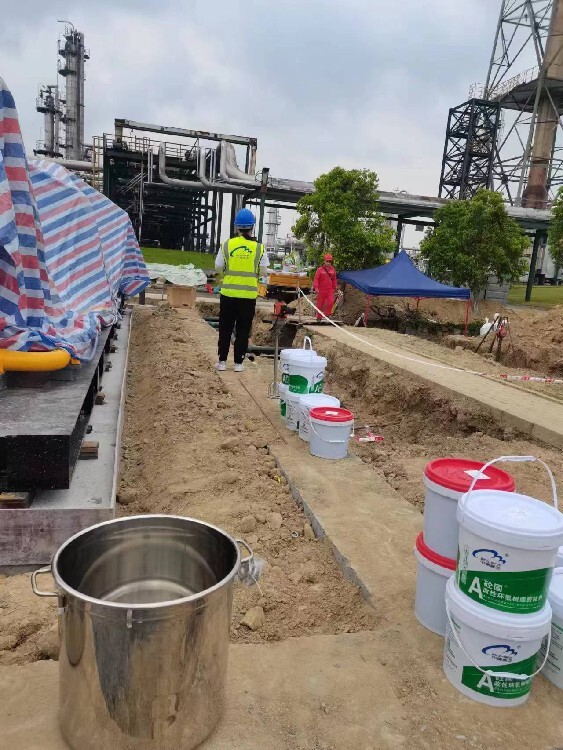

　　 五、灌漿施工：
　　1、灌漿應(yīng)從一側(cè)灌向另一側(cè)，灌漿過(guò)程中可擠壓但勿震搗，以避免夾雜空氣滯留其中，且灌漿工作連續(xù)盡快完成。 灌漿結(jié)束后，用鐵錘敲擊設(shè)備基板，如發(fā)出叮叮聲表明灌漿層密實(shí)，如發(fā)出咚咚聲表明灌漿層空鼓。
　　2、灌漿距離大于1.5m時(shí)，應(yīng)使用高位漏斗法灌漿，利用重力壓差原理灌漿。
　　3、單次灌漿厚度控制在25mm至350mm間，灌漿區(qū)域超過(guò)1.8m×1.8m時(shí)需于灌漿區(qū)域設(shè)置伸縮縫預(yù)留條；單次螺栓孔灌漿深度可達(dá)1500mm。
　　六、初凝、終凝與溫度的關(guān)系：

　　七、注意事項(xiàng)：
　　1、配制好的膠液應(yīng)在45分鐘內(nèi)用完，嚴(yán)禁使用未拌合均勻或已處于初凝狀態(tài)的膠泥。
　　2、A料和B料存放時(shí)間較長(zhǎng)后會(huì)出現(xiàn)輕微分層現(xiàn)象，使用前應(yīng)先攪勻方可使用。
　　3、嚴(yán)禁在潮濕基層使用本品，如基層潮濕須先做干燥處理，以免影響與基層的粘結(jié)力。
　　4、 使用時(shí)注意佩帶必要防護(hù)用品并保持環(huán)境通風(fēng)，接觸皮膚后應(yīng)及時(shí)洗凈，如濺入眼內(nèi)應(yīng)立即用大量清水沖洗，嚴(yán)重情況須及時(shí)就醫(yī)。

　　包裝儲(chǔ)存
　　1、A料：標(biāo)準(zhǔn)包裝規(guī)格為5±0.25公斤/桶，宜儲(chǔ)存在5℃以上陰涼、通風(fēng)環(huán)境中，避免陽(yáng)光暴曬，密封狀態(tài)下，保質(zhì)期為6個(gè)月，可按一般貨物運(yùn)輸。
　　2、B料：標(biāo)準(zhǔn)包裝規(guī)格為15±0.5公斤/桶宜儲(chǔ)存在5℃以上陰涼、通風(fēng)環(huán)境中，避免陽(yáng)光暴曬，密封狀態(tài)下，保質(zhì)期為6個(gè)月，可按一般貨物運(yùn)輸。
　　3、C料：標(biāo)準(zhǔn)包裝規(guī)格為30±0.5公斤/袋，宜儲(chǔ)存在干燥、通風(fēng)環(huán)境中，防水、防潮，未開(kāi)封狀態(tài)下保質(zhì)期為6個(gè)月，可按一般貨物運(yùn)輸。

環(huán)氧灌漿
料灌漿應(yīng)從一側(cè)灌向另一側(cè)；灌漿過(guò)程中可擠壓但勿震搗，以避免夾雜空氣滯留其中；灌漿距離大于1.5m時(shí)，應(yīng)使用高位灌漿漏斗法，利用重力壓差原理灌漿。灌漿工作連續(xù)盡快完成。單次灌漿層厚度控制在25mm至35mm間；單次螺栓孔灌漿深度小于1500mm；灌漿體積超過(guò)1.8m×1.8m×150mm時(shí)需用泡沫板于基礎(chǔ)面粘置伸縮縫預(yù)留條，灌漿終凝后將其表面部分摳除，再采用環(huán)氧密封肢封閉制作性伸縮縫。
檢查密實(shí)
:灌漿結(jié)束后，用鐵錘敲擊設(shè)備基板：如發(fā)出叮叮聲則表明灌漿層密實(shí)，如發(fā)出咚咚聲則表明灌漿層空鼓。
表面收光拆模
灌漿后及在環(huán)氧灌漿料初凝前，為達(dá)到美觀效果，可將暴露的表面用灰刀收光；終凝后，即可拆模。 以上數(shù)據(jù)僅供參考，使用前請(qǐng)務(wù)必實(shí)驗(yàn)相關(guān)性能。

環(huán)氧砂漿（又稱(chēng)為環(huán)氧膠泥)是以環(huán)氧樹(shù)脂為主劑，配以促進(jìn)劑等一系列助劑，經(jīng)混合固化后形成一種高強(qiáng)度、高粘結(jié)力的固結(jié)體，具有的抗?jié)B、抗凍、耐鹽、耐堿、耐弱酸防腐蝕性能及修補(bǔ)加固性能。

1）用手提式攪拌器（200-250rpm）充份混合A（樹(shù)脂）、B（硬化劑）約1分鐘;
2）在低速大功率攪拌機(jī)（15-20rpm）中加入C(填料)使與之A、B混合物混合，充分?jǐn)嚢柚凉橇先拷?rùn)即完成，約需3分鐘；
3）將按配合比配制好的砂漿壓抹與基層之上，立面和頂板部位一次施工厚度不宜超過(guò)15，以10為宜，分層施工間隔時(shí)間可根據(jù)現(xiàn)場(chǎng)情況調(diào)整。以攪拌后的砂漿均勻、能順利抹面為準(zhǔn)。
4）養(yǎng)護(hù)：自然干燥養(yǎng)護(hù)即可。
4、施工安全
本品樹(shù)脂部分為低毒性配方，但仍有輕微性，使用時(shí)避免吸入大量蒸汽或與皮膚長(zhǎng)期接觸；使用時(shí)注意佩帶必要防護(hù)用品并保持環(huán)境通風(fēng)，接觸皮膚后及時(shí)洗凈，如濺入眼內(nèi)，立即用大量清水沖洗。
五、保質(zhì)期
原裝密封，儲(chǔ)存于5℃~30℃下，可保存六個(gè)月。

•

  成都環(huán)氧樹(shù)脂灌漿料價(jià)格,油性環(huán)氧樹(shù)脂灌漿料

  面議

  產(chǎn)品名：環(huán)氧樹(shù)脂灌漿料,EGM-100環(huán)氧樹(shù)脂灌漿料,三組份環(huán)氧灌漿料,油性環(huán)氧樹(shù)脂灌漿料,水性環(huán)氧樹(shù)脂灌漿料

•

  成都混凝土路面快速修補(bǔ)料護(hù)砼一號(hào)

  1元

  產(chǎn)品名：速凝灰,快干水泥,高聚物快速結(jié)構(gòu)修補(bǔ)料,護(hù)砼一號(hào)

•

  成都路面快速修補(bǔ)材料2小時(shí)通車(chē)高聚物快速結(jié)構(gòu)修補(bǔ)料

  1元

  產(chǎn)品名：高聚物快速結(jié)構(gòu)修補(bǔ)料,路面修補(bǔ)劑,護(hù)砼一號(hào),快干水泥

•

  宿州地聚合物注漿料生產(chǎn)廠家

  面議

  產(chǎn)品名：地聚合物注漿料

•

  渝北地聚合物注漿料生產(chǎn)廠家

  面議

  產(chǎn)品名：地聚合物注漿料

•

  遂寧地聚合物注漿料生產(chǎn)廠家

  面議

  產(chǎn)品名：地聚合物注漿料

•

  銅陵地聚合物注漿料生產(chǎn)廠家

  面議

  產(chǎn)品名：地聚合物注漿料

•

  青島地聚合物注漿料生產(chǎn)廠家

  面議

  產(chǎn)品名：地聚合物注漿料
