孔徑范圍90-350mm
孔山KS669潛孔鉆機主要技術參數
Main technical parameters of KS669 drilling rig
使用信息 Usage information
推薦孔徑范圍 Recommended aperture rang：單馬達 Single motor：?90-?200mm雙馬達 Double motor：?90-?300mm
適用鉆桿規格 Applicable drill pipe specifications：?64/76/89
適用沖擊器 Applicable impactor：3"/4"/5"/6"/8"
液壓回轉頭 Hydraulic rotary head
快轉速 Maximum speed：70rpm
大扭矩 Maximum torque：單馬達 Single motor：3800Nm 雙馬達 Double motor：4800Nm
液壓馬達驅動推進梁 A hydraulic motor drives the propulsion beam
推進行程 Advance stroke：3750mm
推進補償 Propulsion compensation：1260mm
推進速度 Propulsion speed：0.59M/S
推進力大 Maximum propulsion ：12kN
提升力大 Maximum lifting force ：30kN
總長 Total length ：6300mm
底盤參數 Chassis parameter
行走速度 Walking speed ：3km/h
履帶架調平角度 Track bracket leveling Angle ：±13°
底盤離地間隙 Chassis clearance from the ground ：320mm
爬坡能力 Climbing ability ：32°
發動機 Engine
玉柴發動機： Yuchai engine
滿足國三排放標準; Meet National III emission standards
額定功率 Rated power :73.5KW
運輸尺寸 Transport size
長 Length :6500mm 寬 Width :2310mm 高 Height :2450mm
重量 Weight :6800Kg
集塵裝置 Dust collector:標配 Standard 干式 Dry type 雙級 two-stage
在礦山和工程鉆孔作業領域，、穩定的設備是關鍵所在。為滿足這一需求，孔山KS669潛孔鉆車應運而生。作為一款集技術和本土制造經驗于一身的設備，KS669代表了分體式潛孔鉆車的水平，為硬巖工況下的鉆孔作業提供了可靠保障。
KS669的設計理念著眼于提升作業效率、保障操作安全和提升操作人員舒適度。其特點包括：
針對不同地質和巖層條件，KS669提供了單/雙動力頭的選項，了在各種工況下的鑿巖作業。其次，采用韶鋼國標鋼材制造，整車穩重有力，適應各種復雜大工況，為作業提供了穩定的基礎。引入小松PC60挖掘機通用部件，了在嚴苛工況下的穩定施工。此外，配備雙級干式除塵系統，保障作業環境的清潔與安全。
KS669采用人機工程學設計，兩套行走裝置，降低了長距離行走，減輕了操作人員的工作強度；增加了視線，減少了安全隱患。這些設計使得KS669的操作更加人性化，大大提升了作業的舒適度和安全性。
KS669還采用國際液壓系統，了液壓系統的可靠性和性，使得設備操作更加流暢，更加耐用。
KS669推薦孔徑范圍90-350mm，行走速度快，扭矩大，爬坡能力強，滿足了不同場景下的鉆孔需求。配備玉柴發動機，滿足國三排放標準，環保。
孔山KS669潛孔鉆機以其穩定的性能，廣泛適用于大型有色金屬礦、大型石料廠等硬巖工況環境下的鉆孔作業需求。它的出現，為礦山和工程鉆孔作業注入了新的活力，為行業的發展帶來了新的機遇和挑戰。

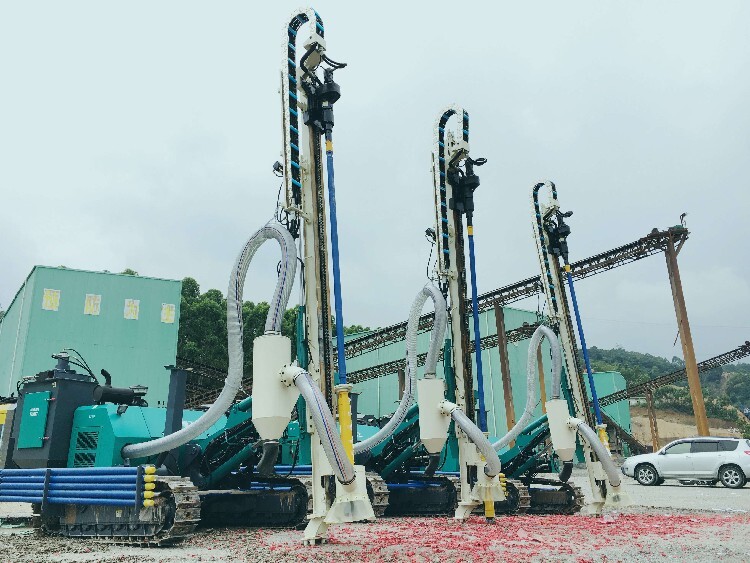

孔山KS669潛孔鉆機
①、性能與穩定可靠的動力頭
無論是單動力頭還是雙動力頭設計，它們都展現了出色的性能與穩定性。在各種地質和巖層條件下，這些動力頭都能保持的鑿巖作業。其特的結構設計和的材料選擇，確保了在高強度和高負荷的工作環境下也能長時間穩定運行。
②、韶鋼國標鋼材的堅固車身
使用韶鋼國標鋼材制造的車身，不僅材料充足、厚度適中，還使得整車顯得穩重而有力量感。這種鋼材具有出色的抗壓和抗彎曲性能，能夠應對各種復雜和惡劣的工況，確保機器的穩定性和耐用性。
③、小松PC60挖掘機通用的核心部件
該機器采用了小松PC60挖掘機通用的支重輪、驅動齒、鏈軌以及大流量大噸位行走馬達。這些部件經過嚴格的質量檢測和實際工況的驗證，能夠在嚴苛的工況中也能穩定地施工，大大提高工作效率。
④、雙級干式除塵系統的集塵效果
雙級干式除塵系統配備了18個除塵濾芯，總過濾面積高達18平方米。這種設計使得集塵效果，不僅能夠有效過濾空氣中的塵埃和顆粒物，還能確保工作環境的清潔和安全。
⑤、人機工程學的設計理念
該機器在設計上充分考慮了人機工程學的原則。通過兩套行走裝置的設置，不僅降低了長距離行走的疲勞感，還減少了操作人員的工作強度。同時，優化的視野設計使得操作人員能夠更清晰地觀察工作環境，進一步減少安全隱患。
⑥、國際液壓系統的性能
該機器采用了國際的液壓系統，如意大利凱斯帕、美國伊頓、海德福斯等。這些液壓系統具有出色的壓力、流量和內耗控制性能，確保了機器在長時間使用過程中仍能保持、穩定和流暢的操作。同時，這些系統還經過了嚴格的質量檢測和實際應用驗證，確保其在實際工作環境中具有出色的耐用性和可靠性。
使用孔山KS669潛孔鉆機進行巖石鉆孔作業需要遵循一定的步驟和方法，下面是一個簡要的使用方法：
1. 設備準備：
確保KS669潛孔鉆機處于良好狀態，檢查設備各部分是否完好無損。
檢查并準備好所需的鉆具和配件，包括鉆桿、鉆頭、沖擊器等。
檢查液壓系統、電氣系統等機械部件是否正常，確保設備可以正常啟動和運行。
2. 工作場地準備：
清理工作場地，確保沒有障礙物，確保作業區域平整、安全。
根據實際情況設置好設備的工作位置，選擇合適的作業位置進行鉆孔作業。
3. 調整設備參數：
根據巖石硬度和作業要求，調整KS669潛孔鉆機的相關參數，如鉆進速度、轉速等。
調整鉆桿和鉆頭的安裝位置和角度，確保鉆孔的準確度和穩定性。
4. 開始鉆孔作業：
啟動KS669潛孔鉆機，確保設備正常運行。
根據預先制定的鉆孔位置，在巖石表面標記好鉆孔點。
將鉆頭放置在標記好的鉆孔點上，開始進行鉆孔作業。
在鉆孔過程中，注意觀察巖石的變化情況，根據需要調整鉆孔參數，確保鉆孔的順利進行。
5. 結束鉆孔作業：
當達到預定的鉆孔深度或完成預定數量的鉆孔后，停止KS669潛孔鉆機的工作。
關閉設備，清理作業場地，確保作業安全和環境衛生。
對設備進行必要的維護和保養，設備的長期穩定運行。
6. 安全注意事項：
在操作設備時，穿戴好安全防護裝備，如安全帽、安全鞋等。
嚴格遵守操作規程和安全操作規范，禁止違規操作和越權操作。
在鉆孔作業過程中，注意觀察周圍環境，確保作業安全，防止發生意外事故。
以上是使用孔山KS669潛孔鉆機進行巖石鉆孔作業的基本方法，正確的操作方法和安全注意事項對于作業順利進行和作業安全至關重要。
潛孔鉆機是沖擊回轉式鉆機，其內部結構與一般鑿巖機不同，其配氣和活塞往復機構是立的，即沖擊器。其前端直接聯接鉆頭，后端聯接鉆桿。鑿巖時沖擊器潛入孔內，通過配氣裝置（閥），使沖擊器內的活塞（錘體）往復運動打擊釬尾，使得鉆頭對孔底巖石產生沖擊。沖擊器在孔內的高速回轉，則是由單的回轉機構，即由孔外的電動機或風動旋轉裝置，通過接在沖擊器后端的鉆桿來實現的。鑿巖時產生的巖粉，由風水混合氣體沖洗排出孔外，混合氣體是由排粉機構經鉆桿中心注入沖擊器的，再經沖擊器缸體上的氣槽進入孔底。
浙江孔山重工機械有限公司，是一家從事潛孔鉆機、錨桿鉆機、隧道鉆機、水井鉆機、移動空壓機、打樁機、高頻錘等工程機械生產企業。
