一. 概 述

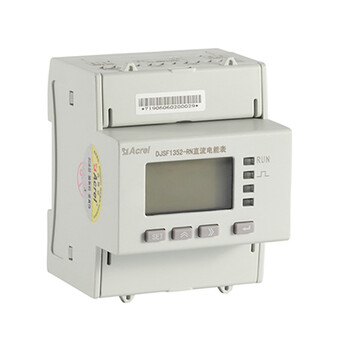

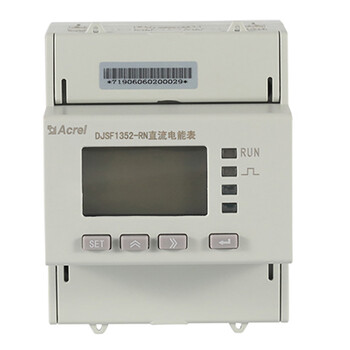

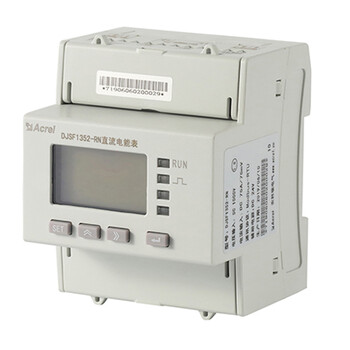

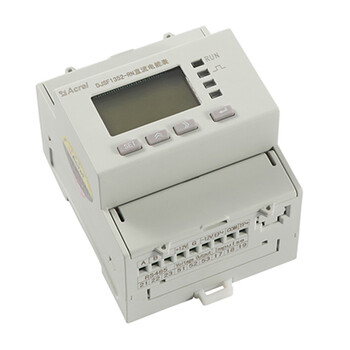

       DJSF1352 型電子式直流電能表采用液晶顯示，具有 RS485 功能可與微機進行數據交換。適合充電樁直流 計量、蓄電池、太陽能電池板等直流信號設備電量測量和電能計量使用，亦可用于工礦企業，民用建筑，樓 宇自動化等現代供配直流電系統。

      產品由測量單元、數據處理單元、通訊單元、顯示單元等組成，具有電能測量、數據處理、實時監測、 LCD 顯示功能。本電表符合 GB/T33708-2017 靜止式直流電能表、Q/GDW1825-2013 直流電能表技術規范、 GB/T29318-2012 電動汽車非車載充電電能計量、Q/GDW364-2009 單相智能電能表技術規范相關技術要求。

DJSF1352 產品功能豐富，可滿足多種應用需求。

主要功能如下：

★ 具有正向，反向有功電能量計量功能，組合電能=正向+反向；

★ 電壓、電流、功率測量；

★ 上 12 個月結算功能；

★ 具有日歷、計時和閏年自動轉換功能，具有校時功能。

   其中廣播下發的時鐘誤差不得大于 5 分鐘， 在零點前后十分鐘內不準校時，每天只允許校時一次；

★ 具有兩套費率時段，可通過預先設置的時間實現兩套費率時段的自動轉換，每套費率時段全年至少 可設兩個時區，24 小時內至少可以設 8 個時段，時段小間隔為 15 分鐘，時段可跨零點設置；

★ 調制紅外通訊接口和 RS-485 通訊接口，采用 DL/T645-2007 通訊協議和 Modbus-RTU 協議，RS485 的 通訊速率可在 1200bps、2400bps、4800bps、9600bps 設置，調制紅外固定為 1200bps。

二.規格及主要技術參數

2.1 規格

★ 準確度等級：1 級

★ 額定電壓(Ub)： 100V、350V、500V、750V、1000V 等

★ 標定電流(In)： 300A(可設置)，分流器支持輸出 0-75mV，霍爾電流傳感器支持輸出 0-20mA 和 0-5V

★ 脈沖常數：以實際銘牌標注為準

★ 輔助電源：供電電壓，DC20-60V 或 AC85V-265V 可選

三.安裝使用

3.1 外觀尺寸

      DJSF1352-S液晶 直流電能表復費率電能統計

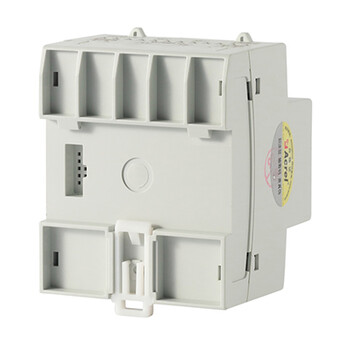

      電能表應安裝在室內使用，安裝電能表的底板應放在堅固耐火的墻上，建議安裝高度為 1.8m 左右。 空氣中無腐蝕性氣體。電表上部有掛鉤螺釘孔用 M4 掛鉤螺釘，電表下部有 2 個安裝孔用 M5*35 自攻螺釘 固定在接線板上(下圖)。（單位：mm）
