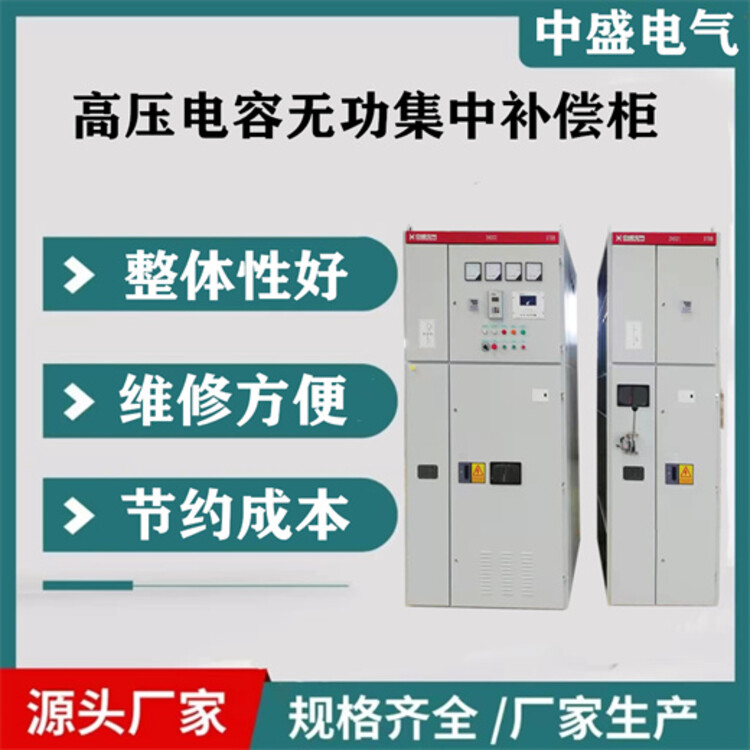

10KV高壓電容補償柜 無功自動投切電容補償柜工作原理：STBB系列高壓并聯電容器裝置適用于頻率為50Hz，額定電壓等級為6kV、10kV、35kV的輸配電系統中，用以補償系統無功功率，提高功率因數，調整電網電壓，降低線路損耗，改善供電質量，提高供配電設備的使用效率，容量可以從數百Kvar到數萬Kvar。

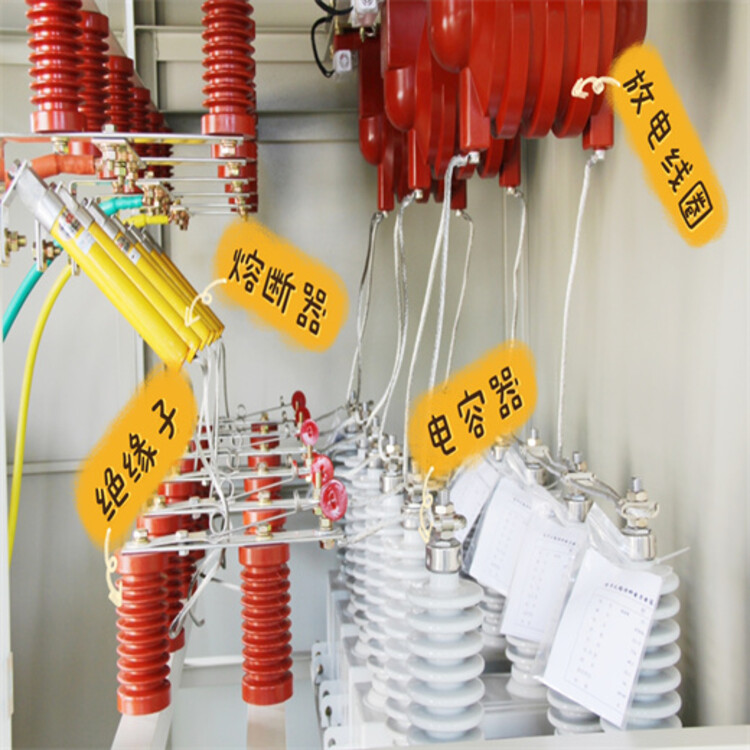

高壓電容補償柜工作原理:電容補償柜由隔離開關、真空接觸器、電容器、串聯電抗器、放電線圈、互感器、避雷器以及控制裝置和測量保護裝置組成，成套裝置結構可分為柜式和框架式。電容器和串聯電抗器支路分為若干組分別用真空接觸器進行分組投切，用以補償系統無功功率，提高功率因數。
電容補償柜性能特點：
1、采用高壓電力電容器，可靠性高、壽命長、損耗小、運行溫升低；
2、裝置的實際電容與其額定電容之差不超過額定值的0～10%，裝置的任何兩線路端子之間電容的大值與小值之比不超過1.06；3、裝置的絕緣水平：6kV 額定電壓的成套裝置，其主電路相間及相與地之間，工頻耐受電壓（方均根值）23kV，1min；10kV額定電壓的成套裝置其主電路相間以及相與地之間，工頻耐受電壓（方均根值）30kV，1min；成套電容器補償裝置輔助電路工頻耐受電壓（方均根值）2kV，1min；
4、裝置對電容器內部故障，除設有單臺熔斷器保護外，根據主接線型式不同，設有不同的繼電保護。電容器組的保護可選用開口三角電壓保護、中性點不平衡電流保護，或電壓差動保護；
5、裝置允許在工頻1.1倍額定電壓下長期運行；
6、裝置允許在由于過電壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行；
7、電容器外置放電裝置，可使設備斷電后，5S內將電容器殘壓降至50V以下；
8、選配電抗率為1％-13％的串聯電抗器，以限制合閘涌流、抑制特定次諧波。
戶內無功補償柜技術參數
額定電壓：3.6KV、7.2KV、12KV、35KV
調諧頻率：5次、7次、11次、13次及以上
基波頻率：50HZ
工作方式：連續工作，自動/手動
防護等級：戶內柜式為IP20使用條件：
環境溫度：-25°C-+40°C；
空氣相對濕度：≤90%（相對環境溫度為20°C-25°C）；
海拔高度：不超過1000M（大于1000M采用高壓原型）；
環境條件：安裝場所應無有害塵埃及腐蝕金屬和破壞絕緣的氣體及其它爆炸性物質；
高壓電容補償柜訂貨須知：
因諧波會對電容器產生影響，訂購本產品時，請確認電氣系統中是否有諧波或產生諧波的設備及主要諧波成份，不詳時請與本公司技術人員交流；
系統的自功率因數與欲達到的目標功率因數，決定著補償設備的容量與投資費用，訂購時請確認系統自然功率因數與欲達到的目標因數，不詳時與本公司技術人員交流；
請明確安裝要求，如：柜體顏色、是否并柜、進線方式等。無明確說明均按照本公司標準產品制作；
請說明環境條件是滯有特殊要求；
若有特殊要求，請與我公司協商訂貨。
