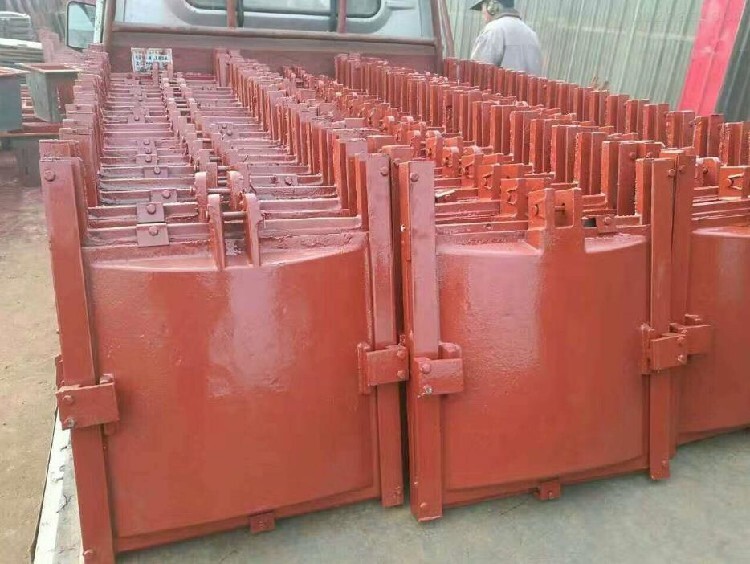

主要由閘框和閘板兩大部分組成。
閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。

螺桿啟閉機優缺點：
螺桿啟閉機的主要優點是，機體個小，且封閉，構造簡單，使用起來牢固可靠，管理與養護較方便。螺桿和螺母有自鎖作用，閘門能夠停留在任何位置而不自行滑落，所以比較安全。在螺桿長細比許可的范圍內能夠?qū)﹂l門施加閉門力作用。
它的缺點是，由于螺桿式啟閉機體沒有減速或減速程序少；因而限制了它的啟閉能力，常用的噸位較小，一般5-10 t左右。螺桿式啟閉機易因設計不周、安裝不準確或操作不當而將螺桿壓彎，影響閘門的啟閉。有時，因機座及啟閉臺大梁錨固不牢，在閉門力過大時，容易將機體本身甚至將啟閉臺大梁整個抬起。

新疆手電兩用螺桿啟閉機 手電兩用螺桿啟閉機價格
啟閉機如何保養 操作人員掌握啟閉機的結構、性能與操作方法，并有一定的機械知識，以確保機器的正常運轉。 操作前，對啟閉機進行***檢查，各部位潤滑情況是否良好，螺栓有無松動。電動啟閉時檢查電源線路是否接通，開關是否良好。 本廠螺桿式啟閉機系列采用蝸輪、蝸桿變速，螺母旋轉、使螺桿做上下運動，帶動閘門啟閉。螺桿式啟閉機按吊點數分為單吊點和雙吊點，按驅動方式分為手動、電動和手電兩用三種方式。其規格型號有：手扳式、封閉代鎖式、側搖式、手搖式、全封閉式、直聯式、手電兩用式、本產品都備有扳手，可起到防盜水作用。電動啟閉機可增設形成限位裝置，做極限運行保護。

我公司主要產品有：LQ型螺桿式啟閉機，規格有0.3-50噸，分單吊點、雙吊點，具有手推帶鎖式、封閉側搖式、手動式、手電兩用式等；QPQ 、QPK型卷揚式啟閉機，規格有5-80噸固定、移動式，分單吊點、雙吊點；PZ 、PGZ 型鑄鐵閘門、鑲銅、不銹鋼閘門，規格有0.2×0.2-6.5×6.5米及其它規格的雙向止水閘門，反向止水閘門、深水閘門、鋼結構閘門和各種規格的橡膠止水等水工產品，并廣泛用于農業綜合開發、水產養殖、河道、灌區、水庫等水利工程。


該機是一種水利工程機械用于水利工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管道）等進水、退水閘的配套機械，山區、平原有、無電地區均可使用

螺桿啟閉機常見故障解決方法： 螺桿啟閉機一般由動力機械、電磁傳動和牽引設備等組成。在大中型水庫灌區中,常使用螺桿式啟閉機來啟閉閘門。翔天水利機械廠技術安裝、維修人員在長期工程安裝于維修中、總結出了螺桿啟閉機一般常見故障及其排l涂修理方法如下。 螺桿啟閉機可承受壓力及拉力,使用范圍較廣。常發生的故障有螺桿彎曲和承重螺母與推力軸承的磨損等。 1.螺桿啟閉機螺桿彎曲的原因及修理方法 1、螺桿彎曲的原因閘門開度指示器不準確或限位開關失靈,當閘門全關后螺桿啟閉機繼續向下關閉;動力機操作錯誤,使已經全關狀態的閘門,繼續關閉;關門時,而造成螺桿彎曲。 2、當閘板下緣接觸到閘底或在下降途中遇到障礙物阻止閘門下降時，閘門將靜止不動，但啟閉機螺桿螺桿能通過橢圓形螺孔與圓螺栓之間的豎向間隙仍能下降，使擋塊與行程開關的距離縮小以致觸動行程開關動作，此時行程開關的常開觸點閉合接通報警電路發出報警信號，提醒操作人員注意并停機（指人工啟閉）；常閉觸點斷開，交流接觸器線圈失電，主觸頭斷開而自動停機（指電動啟閉），從而避免頂閘事故的發生

電動頭式螺桿啟閉機特點：
　　1、安全性能高，具有扭矩保護和行程限位雙重防護措施。
　　2、操作方便，可實現遙控和現場操作，單臺控制和集中控制等多種控制形式。
　　3、開度指示采用此輪傳動，***可靠，并具有開、閉信號燈光指示。
　　4、有普通型、室外型、防爆型、一體化性等多種形式，可適應不同環境的需要。
電動頭式螺桿啟閉機特點：
　　1、安全性能高，具有扭矩保護和行程限位雙重防護措施。
　　2、操作方便，可實現遙控和現場操作，單臺控制和集中控制等多種控制形式。
　　3、開度指示采用此輪傳動，***可靠，并具有開、閉信號燈光指示。
　　4、有普通型、室外型、防爆型、一體化性等多種形式，可適應不同環境的需要。


手動螺桿啟閉機 手輪式螺桿啟閉機 側搖螺桿式啟閉機 水利螺桿式啟閉機 我廠生產啟閉機、閘門、拍門、清污機，該類產品適用于各種水利、電力建設、城市給排水工程、污水處理、排澇泵站、農田灌溉、水產養殖等工程。

•
