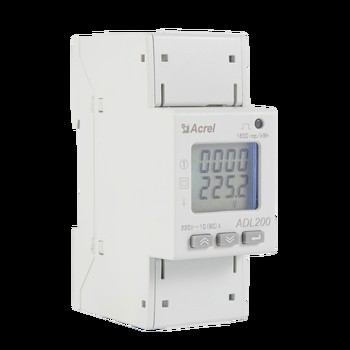

1 概述 ADL200 單相電子式電能表主要用于計量低壓網絡的單相有功電能，同時可測量電壓、電流、功率等電量， 并可選配 RS485 通訊功能，方便用戶進行用電監測、集抄和管理。可靈活安裝于配電箱內，實現對不同區域和不 同 負 荷 的 分 項 電 能 計 量 ， 統 計 和 分 析 。 產 品 符 合 國 家 標 準 GB/T17215.321-2008 和 企 業 標 準 Q31/C035-2017《導軌式安裝電能表企業標準》的要求。
2 主要功能
功能 | 功能說明 | 功能配置 |
電能計量 | 總電能計量（反向計入正向） ，3 個月歷史電能 數據凍結存儲 | ■ |
電量測量 | U、I 、P、Q、S、PF、F 測量 | ■ |
LCD 顯示 | 8 位段式 LCD 顯示 | ■ |
按鍵編程 | 3 按鍵可編程設置密碼、通訊地址、波特率、復 費率和通訊協議。 | ■ |
脈沖輸出 | 有功電能脈沖輸出 | ■ |
復費率 | 4 個時區、2 個時段表、14 個日時段、4 個費率 | □F |
通訊 | RS485 接 口 ， MODBUS-RTU 、 DL/T645-97 、 DL/T645-07 協議 | ■ |
3 技術參數
電壓輸入 | 額定電壓 | AC 220V |
參比頻率 | 50Hz | |
功耗 | <10VA | |
電流輸入 | 基本電流 | 10A |
電流規格 | 80A | |
起動電流 | 4‰Ib | |
功耗 | <4VA | |
測量性能 | 符合標準 | GB/T17215.321-2008 |
測量精度 | 1 級 | |
測量范圍 | 000000.00~99999999kWh | |
時鐘精度 | 誤差≤0.5s/d | |
脈沖寬度 | 80±20ms | |
脈沖常數 | 1000imp/kWh | |
通信 | 接口 | RS485(A+、B-) |
介質 | 屏蔽雙絞線 | |
協議 | MODBUS-RTU、DL/T645-07、DL/T645-97 |
外形尺寸 | 長×寬×高 | 90mm×36mm×65mm (2 模數) |
接線端子扭矩 （強電端子） | <1.8Nm | |
溫度范圍 | 工作溫度 | -25℃~55℃ |
存儲溫度 | -40℃~70℃ | |
濕度 | ≤95%（無凝露） | |
海拔 | <2000m | |
