隧道拱架多功能支護臺車介紹
隧道拱架多功能支護臺車,在臺車平臺裝有剪刀叉式升降臺，在臺車平臺兩側裝有隧道機械手，所述的隧道機械手,包括伸縮臂，伸縮臂一端裝在伸縮臂旋轉支架上,在伸縮臂旋轉支架裝有旋轉座，在伸縮臂旋轉支架裝有伸縮臂旋轉油缸;變幅油缸一端裝在伸縮臂旋轉支架上，另一端裝在伸縮臂上，在伸縮臂前端上裝有機械手。
1.只需三個或四個操作人員即可完成拱架的安裝工作，節省勞動力:2.可以實現拱架安裝過程中的機械化操作:
3.可以將工字鋼拱架以及格柵拱架夾緊后舉升至隧道內任意位置，可以快速的實現拱架的前后:
4.采用左右隧道機械手同時工作，有利于實現快速安裝，的節省施工時間，
提高工作效率;5.在臺車平臺上裝有剪叉升降臺，有利于進行拱架安裝以外的其他施工操作和隧道缺陷處理。在水電隧道、地下廠房、地鐵工程、鐵路隧道、地下工程及公路隧道工程等施工中遇到圍巖破碎、斷層等自穩能力較差的地段往往需要采用架設鋼拱格柵拱、施做錨桿、掛設鋼筋網、噴射混凝土等手段對圍巖進行加固，施工安全。以隧道拱架安裝為例，目前國內大部分拱架安裝主要依靠人工進行。將拱架安放于巖層之下，用錨桿固定，將多節拱架采用螺栓依次連接成環狀。在此施工過程中，單個拱架節重量高達200-400公斤，需要十多個工人同時進行作業，工人作業強度大，存在的安全隱患，且單個拱架安裝時間長,效率低,嚴重影響隧道施工進度。![](\"http://oss10.huangye88.net/live/2023/07/06/5c3cd08f2750a446d69d961ee73f25cb.jpg@750w_750h_90Q\"/)
采用多功能隧道拱架安裝車施工，
作業時只需要4名工人操作，每月工資約為3.2萬元，用工成本每月即可節省約5-7萬元，單洞每年凈節省約60-80萬；若設備兼顧兩個掌子面施工，所節省下來的人工成本將達到120-160萬元。
二、效率對比
依靠肩扛人抬的方式進行立拱作業，耗時1個多小時，才能完成一榀拱架的安裝，期間工人體力消耗，施工進度緩慢。
隧道拱架較多時，需要連續立拱，由于勞動強度的增大，更加制約了工人的施工效率。
多功能隧道拱架安裝車不僅適應全斷面工況下施工，面對作業空間狹小的三臺階、兩臺階工況也能應對自如。
采用多功能隧道拱架安裝車完成一榀拱架安裝只需要20-30分鐘，大大提高施工效率。按一個循環3榀拱架計算，每循環大約可節省1.5個小時左右，節省作業時間的同時，大大加快作業循環，間接降低施工成本。多功能隧道拱架安裝車的優勢是什么
三、安全性對比
人工立拱的安全隱患在于工人高負荷工作，體力消耗，易發生鋼拱架脫手、傾倒等險況；作業時工人始終處于開挖面下方，直接面臨著上方的落石威脅，安全隱患大。同時作業人員需反復攀爬簡易臺架施工，安全風險較高。
多功能隧道拱架安裝車，集成兩只機械臂和兩個工作平臺。機械手夾持、舉升穩定可靠，拱架對位；工作平臺四周皆有安全護欄，防止人員掉落。作業時，安裝人員絕大多數時間處于已經初噴好的圍巖下面，施工安全更有保障。![](\"http://oss10.huangye88.net/live/2023/07/06/60edc844b1fc9526bc4ae44cf2fd2b19.jpg@750w_750h_90Q\"/)
多功能隧道拱架安裝車的優勢是什么
四、功能對比
人工立架借助簡易臺架施工，簡易臺架可以輔助完成裝藥工作。但在輔助安裝錨桿、高空雷達監測等其他高空作業方面則力有不逮。
多功能隧道拱架安裝車不僅在成本、效率、安全方面相對于人工立拱有的表現，在功能的全面性上也十分，設備可以輔助完成安裝錨桿、裝藥、高空雷達監測、風水管安裝等多種高空作業。
多功能隧道拱架安裝車究竟值不值得購買，想必各位看官心中已然有了答案。隨著國內隧道機械化施工進程的不斷推進，各類智能化施工裝備逐漸成為了隧道舞臺主角，簡易臺架的淘汰已成為必然趨勢，多功能拱架安裝車也定將成為國內施工單位的必然選擇！
多功能隧道拱架安裝臺車（簡稱拱架安裝車）主要適用于隧道施工的鋼拱架安裝不鋼筋網鋪設，
還可進行質量檢測、風水管安裝、缺陷修復、注漿、輔設裝藥等高空作業。是集多種高空作業平臺為一體的新型多功能隧道高空作業平臺。適用于公路、鐵路、市政隧道和礦山隧道龍骨的全斷面和礦洞的施工、保養維護等工作。
隧道內部環境好壞,直接影響行車和運行的安全。為了使車輛在隧道內有良好的運行環境,行車安全,定期對隧道內壁進行清洗、維護保養等工作。
以前的隧道內維護主是依靠人工，先將隧道封閉一半，然后起搭腳手架，然后工人上去各種修理，然后保養，檢修等等，工程量十分，且工期漫長，并且安全隱患眾多。

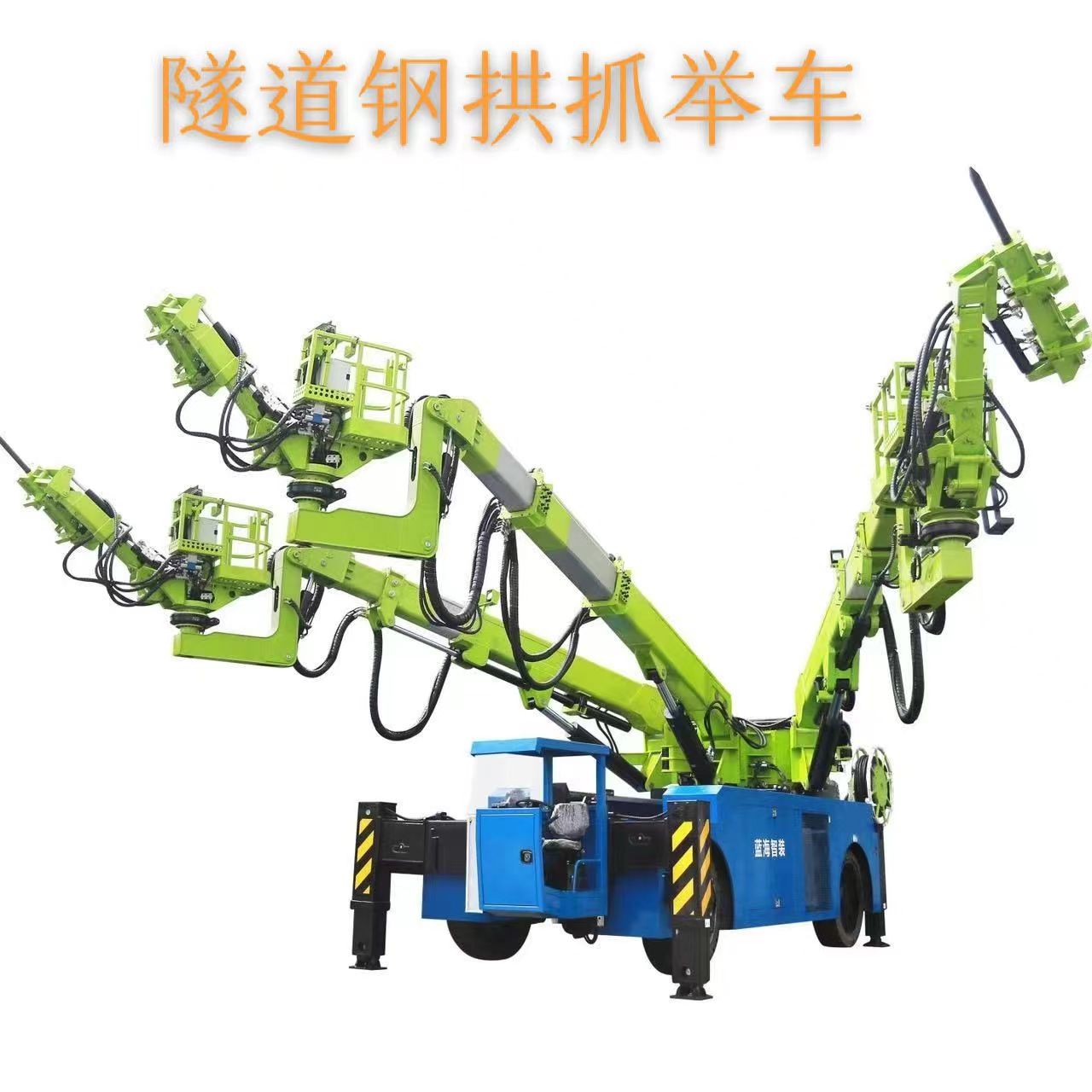

多功能隧道拱架安裝臺車（簡稱拱架安裝車）由汽車底盤、前后支腿、副車架、滑臺、機械臂、工作平臺、機械手、輔助臂、液壓卷揚等機構組成。結構形式簡潔、外形美觀大氣

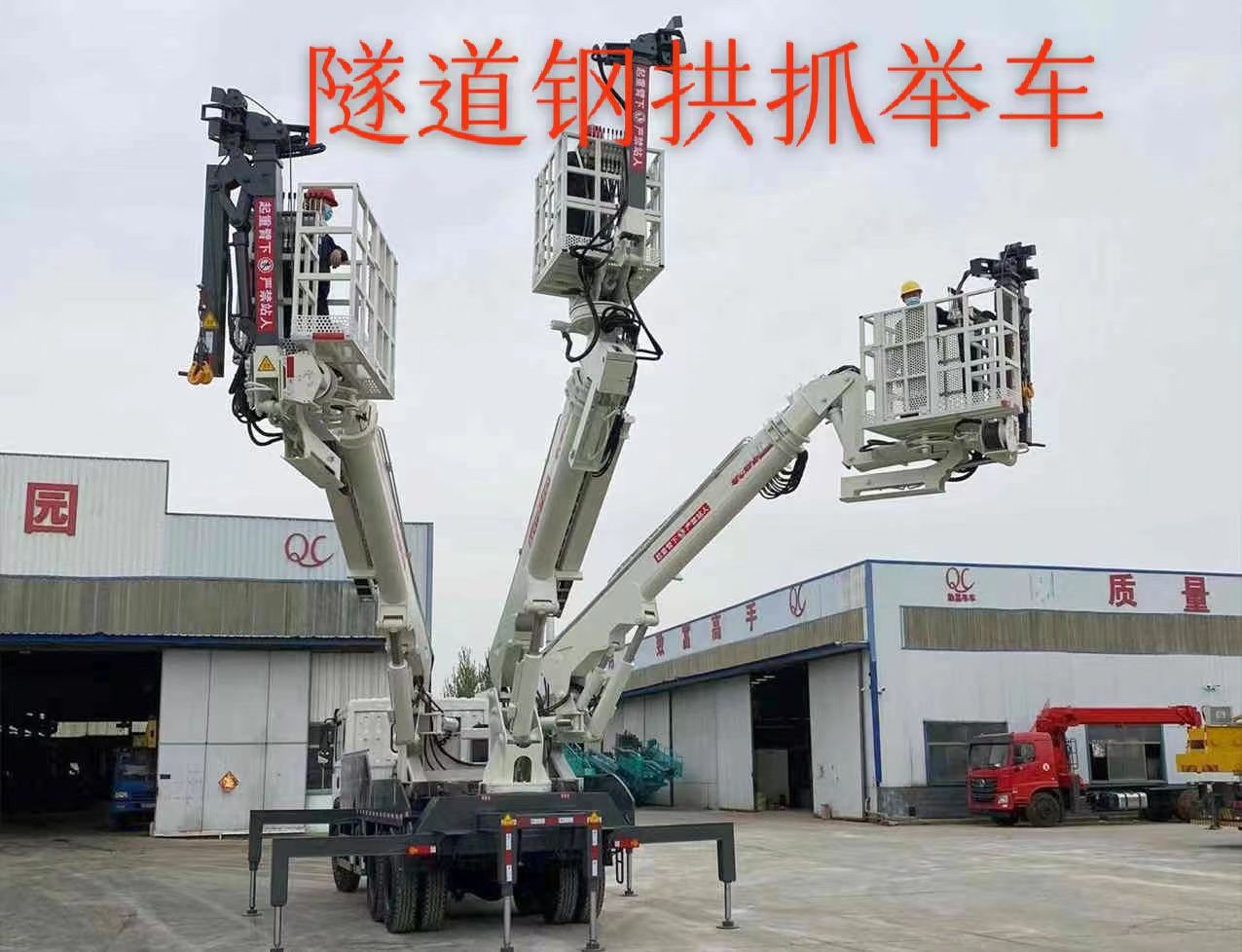

三大臂款隧道拱架安裝臺車
在雙大臂款隧道拱架安裝臺車的基礎上，增加了一個作業平臺，三個操作平臺大打開為１6０度角，大臂高舉高16米，免除了搭建腳手架的繁瑣，能滿足隧道或礦洞里各種作業要求
４條或６條液壓支腿，地了隧道維護作業車工作時的安全性。
這兩款隧道拱架安裝臺車都可以做到省時省力省人工，平時幾十個人完成的工作，有隧道維護作業車的話可５－６人完成隧道維護保養的作業。
QCSD3200B 雙臂款隧道拱架安裝臺車 大舉升高度 :9-12m
底盤 ： 東風或客戶自定制
軸距 ： 5100mm（可定制）
發動機： YCD4F32-129（玉柴）
電動機： 選配95kw
輪胎 ： 825R20
支腿數量 ： 5條（側面各兩條，另有輔助后腿）
支腿縱跱距 ： 約 5500mm
支腿橫跨距 ： 約5500mm
液壓油泵 ： 三聯泵 （40/40/32）
上車滑臺 ： 機械臂 (選配)
大臂 ： 三節 大臂展開水平大跨距 18m
操作平臺： 兩套 機械手 ：兩套或三套（可伸縮600mm；可上下翻轉90°）
輔助臂 ： 兩套 (可上下翻轉180°
液壓卷揚機 ： 兩或三套套（選配）
外廓尺寸： 10600*2300*3200 (3500) mm
整車重量 ： 約15500kg
二臂隧道維護作業車基本參數
