裂縫修補(bǔ)劑是一種新型的無(wú)機(jī)溶劑材料，可以與水泥粉、礦粉（石英砂）發(fā)生化學(xué)反應(yīng)，而后形成具有的粘合性和彈性的材料。主要用于修補(bǔ)裂縫及提高表面質(zhì)量。

1、裂縫的形成：混凝土硬化過(guò)程中，由于混凝土脫水，引起收縮，或者受溫度高低的溫差影響，引起脹縮不均勻而產(chǎn)生的裂縫。混凝土裂縫修補(bǔ)處理，是指采取科學(xué)的方法對(duì)混凝土裂縫進(jìn)行修復(fù)的技術(shù)。混凝土裂縫一般有三種狀態(tài)：靜止裂縫、活動(dòng)裂縫、正在發(fā)展的裂縫。混凝土裂縫修補(bǔ)常規(guī)工藝一般有三種方法分別為：低壓注膠修補(bǔ)、高壓修補(bǔ)和開(kāi)槽修補(bǔ)法。混凝土裂縫處理方法的選擇一般要考慮的因素：判斷裂縫是活動(dòng)的還是靜止的；修補(bǔ)的主要目的是什么；是減少過(guò)多的滲漏、是否需要加固處理；裂縫產(chǎn)生的主要原因是什么；裂縫未來(lái)的變化數(shù)值和方向。

裂縫修補(bǔ)劑加入水泥與砂中會(huì)產(chǎn)生很強(qiáng)的結(jié)構(gòu)和彈性。在砂漿中加入聚合漿材可涂成任意厚度，甚至可薄如紙張。化合產(chǎn)物持久、防水，涂于毛邊處不會(huì)脫開(kāi)。裂縫修補(bǔ)劑亦可直接噴涂砂漿和混凝土、石材表面。形成具有良好粘結(jié)強(qiáng)度，并具有很好的彈性。加入水泥和砂漿前，可根據(jù)需要再調(diào)整用量。一般用于混凝土結(jié)構(gòu)防水、修補(bǔ)、抹灰及鋪設(shè)停車(chē)場(chǎng)路面工程等的應(yīng)用。

造成混凝土多種問(wèn)題的原因不僅僅是單一原因，它與許多因素有密切聯(lián)系，從設(shè)計(jì)到材料選擇、施工質(zhì)量以及竣工后的使用情況、外部環(huán)境等都與建筑受損存在密切關(guān)系，它是一個(gè)由量變積累到質(zhì)變的發(fā)展過(guò)程，不管是材料體系內(nèi)部所形成的環(huán)境還是外部環(huán)境的作用，材料的性能都起著重要作用。

正基于此，二十世紀(jì)后期，世界上的發(fā)達(dá)國(guó)家中以美國(guó)為代表的研發(fā)機(jī)構(gòu)，研發(fā)了以高分子材料和復(fù)合材料技術(shù)為基礎(chǔ)的高分子復(fù)合材料型水泥修補(bǔ)劑，它是以高分子復(fù)合聚合物與陶瓷粒組成的雙組份或多組份的復(fù)合材料，它是在高分子化學(xué)、有機(jī)化學(xué)、膠體化學(xué)和材料力學(xué)等學(xué)科基礎(chǔ)上發(fā)展起來(lái)的高技術(shù)學(xué)科產(chǎn)品。它可以解決和彌補(bǔ)混凝土材料的應(yīng)用弱項(xiàng)，可廣泛用于水泥混凝土建筑制品的裂縫、滲漏、脫落等修復(fù)保護(hù)。

混凝土裂縫修補(bǔ)劑：
（1）涂料施工時(shí)應(yīng)避免陽(yáng)光暴曬或大風(fēng)吹刮,施工氣溫宜在5℃以上,不應(yīng)在雨季中施工。
（2）基面應(yīng)堅(jiān)實(shí),平整,潔凈,無(wú)油污和油漬,無(wú)浮渣,無(wú)疏松起砂,起皮,裂縫等缺陷,修補(bǔ)區(qū)應(yīng)填塞,黏結(jié)良好。
（3）涂料配制量以實(shí)際面積計(jì)算,應(yīng)隨配隨用以免結(jié)硬,涂料配制后一般宜在1小時(shí)內(nèi)用完為宜,干稠后不應(yīng)加水再使用。
（4）同一工程,應(yīng)采用同一批號(hào)的涂料,現(xiàn)場(chǎng)配比應(yīng)準(zhǔn)確,統(tǒng)一,攪拌應(yīng)均勻透徹,無(wú)粒狀,花白料,否則難保顏色均勻一致。
（5）施工中發(fā)現(xiàn)涂層有脫開(kāi),裂縫,針孔,氣泡或接茬不嚴(yán)密等缺陷,應(yīng)及時(shí)補(bǔ)救。
裂縫處理方案的選擇
隨著工程技術(shù)的發(fā)展，現(xiàn)在混凝土裂縫修補(bǔ)的方法主要有表面修補(bǔ)法、灌漿嵌縫封堵法、結(jié)構(gòu)加固法、混凝土置換法、電化學(xué)防、仿生自愈合法等，其中灌漿嵌縫封堵法又可分為壓力注漿法、開(kāi)槽填補(bǔ)法和涂膜封閉法三種。
本著確保工程質(zhì)量與安全的要求，根據(jù)裂縫寬度和深度的相關(guān)性原理，按照裂縫寬度情況，分三步進(jìn)行處理。
1）裂縫寬度小于0.2mm的，采用涂膜封閉法修補(bǔ)，工序?yàn)椋呵鍜?刮膩?zhàn)?涂刷底層涂料-涂刷主層涂料-涂罩面層。混凝土表面裂縫、氣孔和缺陷先用膩?zhàn)樱ɑ炷列扪a(bǔ)膠：粉料=1:1.8:2.0）填充補(bǔ)平，待干后用砂布磨平，再進(jìn)行底層涂刷（混凝土修補(bǔ)膠:粉料=1:0.7:0.8），涂料在使用前要通過(guò)鐵窗紗過(guò)濾，除去雜質(zhì)和團(tuán)塊。主層涂料要涂刷三遍，每遍涂刷都要等上遍涂料干后再涂，且兩次涂刷方向是相互垂直。
2）裂縫寬度為0.2mm～0.3mm的用低壓注漿法修補(bǔ)。修補(bǔ)工序如下：裂縫清理-粘貼注漿咀和封閉裂縫-試漏-配制注漿液-壓力注漿-二次注漿—清理表面。先在要貼注漿咀的裂縫位置貼上白膠布，再用窄毛刷將封縫用漿沿裂縫來(lái)回涂刷，使裂縫封閉，大約10min后，揭去膠布條，露出小縫，粘貼注漿咀用鍵包嚴(yán)。固化后周邊可能有裂口，反復(fù)用漿補(bǔ)上，以避免注漿時(shí)漏漿。注漿操作一般在粘咀的
第二天進(jìn)行，若氣溫高的話(huà)，半天就可注漿。操作時(shí)先用補(bǔ)縫器吸取注漿液（環(huán)氧樹(shù)脂），插入注漿咀，用手推動(dòng)補(bǔ)縫器活塞，使?jié){液通過(guò)注漿咀壓入裂縫，當(dāng)相鄰的咀中流出漿液時(shí)，就可以拔出補(bǔ)縫器，堵上鋁鉚釘。一般由上往漿，水平縫一般從一端向另一端逐個(gè)注漿。為了漿液充滿(mǎn)，在注漿后約半小時(shí)可以對(duì)每個(gè)注漿咀再次補(bǔ)漿。

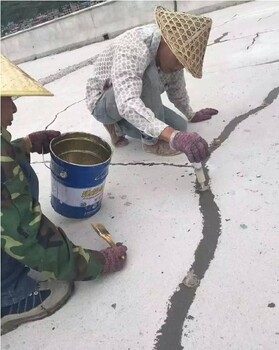

3)裂縫寬度為大于0.3mm的，用開(kāi)槽填補(bǔ)法修補(bǔ)，工序?yàn)椋洪_(kāi)槽—涂刷界面處理漿—壓抹聚合物砂漿—養(yǎng)護(hù)。使用SJ-75混凝土裂縫修補(bǔ)劑進(jìn)行修補(bǔ)，用切割機(jī)在裂縫兩邊開(kāi)出寬×深=1.2cm×1.0cm的小槽，鑿除混凝土，清理干凈，用毛筆在混凝土裂縫處涂刷SJ-75裂縫修補(bǔ)劑兩遍，待涂膜干燥后，用普通硅酸鹽水泥和SJ-75修補(bǔ)劑調(diào)成水泥凈漿修補(bǔ)膏（配比為：修補(bǔ)劑：水泥=1：3.5），裂縫填補(bǔ)分為兩次，次填補(bǔ)0.5cm深，第二次填補(bǔ)漿體高出混凝土表面2mm～3mm。修補(bǔ)后用薄膜覆蓋，防止因雨淋等因素降低修補(bǔ)效果，同時(shí)按原設(shè)計(jì)要求進(jìn)行SJ防水涂料施工。
價(jià)格說(shuō)明
一般情況下：
劃線(xiàn)價(jià)格：劃線(xiàn)的價(jià)格可能是商品的銷(xiāo)售價(jià)或該商品的曾經(jīng)展示過(guò)的銷(xiāo)售價(jià)等，并非原價(jià)，僅供參考。
未劃線(xiàn)價(jià)格：未劃線(xiàn)的價(jià)格是商品在阿里巴巴中國(guó)站上的銷(xiāo)售標(biāo)價(jià)，具體的成交價(jià)格根據(jù)商品參加活動(dòng)，或因用戶(hù)使用優(yōu)惠券等發(fā)生變化，終以訂單結(jié)算頁(yè)價(jià)格為準(zhǔn)。
活動(dòng)預(yù)熱狀態(tài)下：
劃線(xiàn)價(jià)格：劃線(xiàn)的價(jià)格是商品在目前活動(dòng)預(yù)熱狀態(tài)下的銷(xiāo)售標(biāo)價(jià)，并非原價(jià)，具體的成交價(jià)可能因用戶(hù)使用優(yōu)惠券等發(fā)生變化，終以訂單結(jié)算頁(yè)價(jià)格為準(zhǔn)。
未劃線(xiàn)價(jià)格：未劃線(xiàn)的價(jià)格可能是商品即將參加活動(dòng)的活動(dòng)價(jià)，僅供參考，具體活動(dòng)時(shí)的成交價(jià)可能因用戶(hù)使用優(yōu)惠券等發(fā)生變化，終以活動(dòng)是訂單結(jié)算頁(yè)價(jià)格為準(zhǔn)。
伙拼折上折活動(dòng)狀態(tài)下：
該商品（部分規(guī)格除外）在伙拼折上折活動(dòng)期間內(nèi)，買(mǎi)家可享受伙拼折上折活動(dòng)優(yōu)惠價(jià)格（該價(jià)格較同時(shí)期伙拼日常活動(dòng)價(jià)格更優(yōu)惠）。
*注：前述說(shuō)明僅當(dāng)出現(xiàn)價(jià)格比較時(shí)有效。若商家單對(duì)劃線(xiàn)價(jià)格進(jìn)行說(shuō)明的，以商家的表述為準(zhǔn)。
混凝土裂縫修補(bǔ)原因分析：
本工程采用C40這樣高強(qiáng)度的混凝土，水灰比較小，雖然加入了減水劑，但還是未能有效抵消混凝土的收縮變形。另外，該地下室墻板的厚度較厚，達(dá)400mm，因而容易產(chǎn)生較大的內(nèi)外溫差。混凝土是由水泥、砂、石、空氣、水組成的多相結(jié)合體，由于混凝土的組成材料、微觀構(gòu)造以及所收外界影響的不同。本工程混凝土裂縫產(chǎn)生的原因主要有：
1）本工程采用的是商品混凝土，商品混凝土坍落度大，稍加振搗即出現(xiàn)石子下沉，漿體上浮，時(shí)常有較多泌水，隨著水分的蒸發(fā)，在太陽(yáng)曝曬面出現(xiàn)了較多的塑性收縮裂縫。
2）長(zhǎng)墻結(jié)構(gòu)所產(chǎn)生的溫度和收縮變形在高度方向是自由的，但在縱向卻受到地下室底板和柱子的約束，在降溫和收縮作用下引起拉應(yīng)力，因混凝土抗拉強(qiáng)度較低，當(dāng)拉應(yīng)力超過(guò)其抗拉強(qiáng)度時(shí)便引起開(kāi)裂，這種裂縫方向垂直于拉應(yīng)力方向，故多為豎向。
3）混凝土加水拌和后，水泥中的堿與活性骨料中的活性氧化硅起反應(yīng)，析出的膠狀堿-硅膠從周?chē)橘|(zhì)中吸水膨脹，體積到3倍，從而使混凝土脹裂產(chǎn)生裂縫。
4）在炎熱或大風(fēng)天氣，混凝土表面水分蒸發(fā)過(guò)快以及混凝土水化熱高等，在混凝土澆筑后數(shù)小時(shí)仍處于塑性狀態(tài)時(shí)易產(chǎn)生塑性收縮裂縫。
5）由于施工隊(duì)是次施工如此高強(qiáng)度的混凝土，施工經(jīng)驗(yàn)不足，在混凝土養(yǎng)護(hù)上并沒(méi)有采取十分有效的措施養(yǎng)護(hù)外墻。同時(shí)由于天氣炎熱，混凝土水灰比控制不穩(wěn)定，混凝土振搗不均勻，使混凝土局部收縮變形較大，產(chǎn)生裂縫。

•

  城西區(qū)特種砂漿材料聯(lián)系電話(huà),干硬性砂漿

  面議

  產(chǎn)品名：特種砂漿材料,預(yù)應(yīng)力壓漿料,高分子益膠泥,丙乳砂漿,氯丁膠乳砂漿,道釘干粉錨固劑,卷式錨固劑,硫磺錨固砂漿,支座砂漿,干硬性砂漿,封錨砂漿,高強(qiáng)微膨脹砂漿,特種快干水泥,聚合物注漿料

•

  阿克塞縣特種砂漿材料銷(xiāo)售,高強(qiáng)微膨脹砂漿

  面議

  產(chǎn)品名：特種砂漿材料,預(yù)應(yīng)力壓漿料,高分子益膠泥,丙乳砂漿,氯丁膠乳砂漿,道釘干粉錨固劑,卷式錨固劑,硫磺錨固砂漿,支座砂漿,干硬性砂漿,封錨砂漿,高強(qiáng)微膨脹砂漿,特種快干水泥,聚合物注漿料

•

  蘭州Js防水涂料公司-Js防水涂料廠(chǎng)家

  60元

  產(chǎn)品名：蘭州公司,蘭州廠(chǎng)家,砂漿,蘭州供應(yīng)

•

  隴西縣高強(qiáng)無(wú)收縮灌漿料廠(chǎng)家供應(yīng)

  面議

  產(chǎn)品名：高強(qiáng)無(wú)收縮灌漿料

•

  武山縣聚合物防水砂漿廠(chǎng)家批發(fā)

  面議

  產(chǎn)品名：聚合物防水砂漿

•

  化隆回族自治縣特種砂漿材料聯(lián)系電話(huà),特種快干水泥

  面議

  產(chǎn)品名：特種砂漿材料

•

  成縣加固工程材料廠(chǎng)家供應(yīng),粉刷石膏

  面議

  產(chǎn)品名：加固工程材料

•

  靈臺(tái)縣環(huán)氧樹(shù)脂砂漿廠(chǎng)家

  面議

  產(chǎn)品名：環(huán)氧樹(shù)脂砂漿
