chinese老女人老熟妇hd,99精品欧美一区二区三区,国产精品国色综合久久

<abbr id="wdngb"></abbr>

供應商	廣州江韻建筑裝飾工程有限公司店鋪
認證
報價	人民幣 13.00元
關鍵詞	電廠鋼結構防腐油漆,廠房鋼結構油漆防腐,室外鋼結構防腐油漆,鋼結構油漆防腐、翻新
所在地	廣東廣州

產品詳細介紹

鋼結構油漆防腐-鋼結構油漆翻新

海洋大氣的特點是含有大量的鹽，主要是NaCI，鹽顆粒沉降在金屬表面上，由于它具有吸潮性及表面液膜的導電作用同時CI-本身又具有很強的侵蝕性，因而加重了金屬表面的腐蝕。鋼結構離海岸越近腐蝕也越嚴重，其腐蝕速度比內陸大氣中高出許多倍。

目前，納米技術在鋼結構重防腐產品中的應用還處于起步階段。國內外均少見型產品應用的報導。但普遍認為，納米技術的采用無疑將會給該領域帶來世大的收獲。原因很簡單，因為防護所涉及的表面材料與自防護腐蝕產物的性質主要由其微觀結構所決定，這里涉及界面問題，電化程的改變，傳輸行為、表層材料強度與塑性的變化等。例如，某些各類的納米粒子引入有機涂層可以增加其性，無機涂層的塑性可由于其結構的納米化而改善。

納米技術在各種表面改性層與不同用途的涂料中具有廣泛的應用前景。這里只針對鋼結構腐蝕控制的要求進行討論。
無機覆蓋層主體結構納米化：在無機防腐涂層或表面處理層的情況下，使用某些方法，可以使覆蓋層呈現納米結構，從而帶來一系列膜層性質的變化。通常，覆蓋層在化學性質上相對鋼基體總是惰性的。如要達到好的防蝕效果與長久不失效，就要求它與基體的結合強度要高，覆蓋完整，孔隙率與缺陷少，均勻性好，耐沖擊，具有高的強度與一定的韌性。其中韌性與一定的形變能力是重要的。許多情況下無機涂層失效的主要原因就是它的韌性差。當然還有結合力的總量。納米結構無疑會使無機覆蓋層的與強度得到改善，從而提高它的抗失效能力。由于形變協調性增加，還會提高它與鋼表面的結合強度。還應注意到，一般涂層防腐靠的是它對介質的傳輸減緩和界面鍵合的作用，有時通過合適組分加入，也可有鈍化和陰極保護作用。對這些作用，層結納米化也不可避免地帶來有益或無益的影響。
傳統有機涂料的性能的提升：通過向涂料中添加某些各類的納米粒子形成的納米復合涂料，可以導致性能的大幅度提高。如TiO2、SiO2、ZnO、Fe2O3等納米粒子通過對紫外線的散射作用，可以地提高有機涂料的耐老化性。此外還可用以改善某些各類涂料的流變性、附著力、膜的機械強度、硬度、光潔度、耐光性和耐候性等。納米粒子在這些方面的作用，對于鋼結構防腐涂料與其它用途的涂料來說在本質上并無差別。這方面的工作相對較多，但距離在重防腐中得到有效應用還有一段路要走。
鋼結構自防護腐蝕產物形態控制：耐候鋼相對于碳鋼有較好的耐大氣腐蝕性能，一般不需要表面處理就具有抗蝕性，因而得到廣泛應用。原因在于其表面形成的腐蝕產物阻礙了腐蝕介質的進入，從而保護了基體。但它也存在腐蝕失效問題。近年研究發現，通過表面懺悔處理，可以得到更加致密的腐蝕產物層，使防蝕性能得到大幅度提高。研究表明，所得產物具有納米結構。這里的關鍵是如何能夠有效地人為控制腐蝕產物的形態。

鋼結構的銹蝕速度頗顯規律性：
先快后慢；
沿海或潮濕環境快；
重工業區是市區的2倍，是山區、田園的10倍；
無防銹層比有防銹層快5倍；
室外為室內的4倍

鋼結構防腐措施

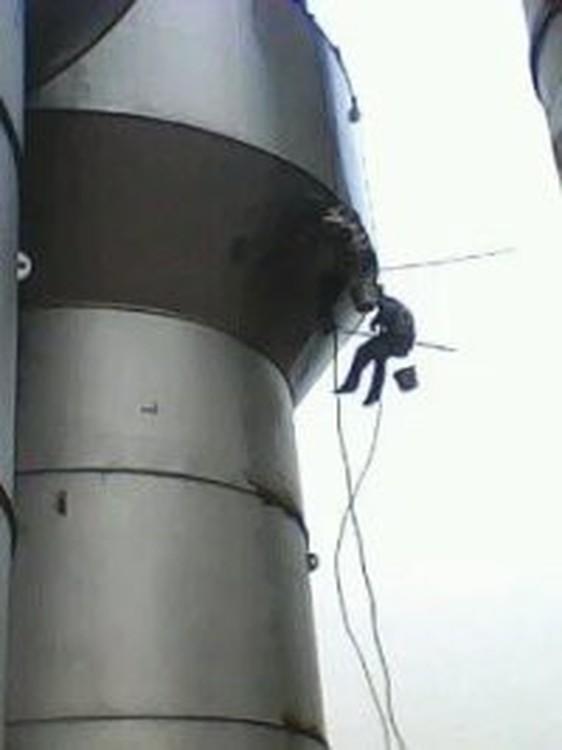

爐架、儲罐等鋼結構的防腐涂裝施工主要采用無氣噴涂或有氣噴涂、刷涂、輥涂等方式進行，防腐施工的作業環境應該寬敞明亮，通風情況良好，必要時應具備防雨、防風設施。施工過程中要注意：　
高空作業注意安全，要安置好必要的腳手架和腳手板。
明顯凹凸不平的焊縫應進行補焊與磨平處理，使之成為圓滑的面。
對開孔、自由邊緣、角隅等位置，要進行多遍涂刷，涂裝涂層厚度達到設計要求。
施工完成后清理干凈現場。
天氣氣溫驟然變化時應暫停施工，天氣氣溫正常后方可再次施工。
涂刷油漆的缺陷修補的具體方法：
在現場施工檢測中發現不合格的位置，應及時進行修補。修補的方法是用砂紙或砂輪將漏點或薄涂位置及周圍區域的涂裝涂層打毛，再重新涂裝。固化后再次進行漏點和厚度檢查，直至合格。

鋼結構防腐耐高溫及有機硅工藝：
施工材料配比：我國在這個行業中還是沒有給出一個合理的有效的防腐處理方案高溫防腐涂料施工涂料為雙組裝，混合比例為A：B=2粉：1，重量比，把液體緩慢倒入粉中，充分混合攪拌后使用，涂層常溫自然固化。涂刷工具：可采用刷子、輥子、刮板或高壓無氣噴涂的方式施工。施工條件:涂料施工溫度在1070℃之間，相對濕度小于60%，通風干燥環境中施工，不要在潮濕、密閉、溫度過高或溫度過低的環境中施工。
涂刷技術：
爐架耐高溫防腐施工采用人工涂刷，這樣才能達到表層油漆壓實，防腐性能年限長久些。底漆不能涂刷，耐高溫防腐作用于鋼結構表層上的油漆，耐高溫性要強，厚度不能過厚。
有機硅耐高溫漆施工工藝
前處理：基材表面采用噴砂外理，達Sa2.5級；
用稀釋劑擦洗工件表面；
用配套稀釋劑調節涂料粘度，稀釋劑采用稀釋劑，用量大致為：無氣噴涂——約5%（以涂料重量計）；空氣噴涂——約15－20（以涂料重量計）；刷涂——約10－15%（以涂料重量計）；
施工方法：無氣噴涂、空氣噴涂或刷涂。注意：施工時底材溫度以上3℃，但不得60℃；
涂料固化：施涂完畢，常溫自然固化后投入使用或室溫干燥0.5－1.0小時，然后置于180－200℃烘箱中烘烤0. 5小時，取出降溫待用。
其它施工參數　密度——約1.08g/cm3；
干膜厚度（一道）25um；濕膜厚度56 um；
閃點－27℃；
涂覆用量－－120 g/m2；
涂裝間隔時間：8－/25℃以下，4－8小時/25℃以上。
涂料貯存期：6個月。超過此期限，經檢驗合格仍可使用。
