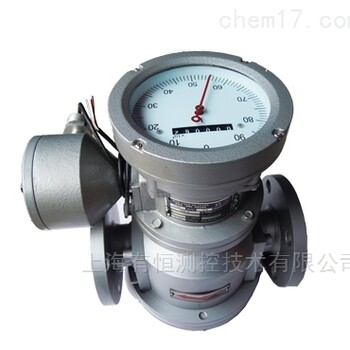

一、產品介紹
酸堿有機溶液UH-LC防腐型橢圓齒輪流量計是用來測量液體流量的精密儀表，系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。
產品選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。
對于不同的測量介質(酸、堿、有機液、油品、食品等），流量計可以選用不同的材料（鑄鋼、不銹鋼和316）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的系列流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。


二、工作原理
酸堿有機溶液UH-LC防腐型橢圓齒輪流量計的工作原理是在流體流動的作用下，儀表進出口兩端形成壓差，一對橢圓齒輪在軸上不停的旋轉，其齒輪間的空腔充滿液體，隨著旋轉被排出，測出橢圓齒輪的轉數即可知道流經儀表液體的流量。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。在測量室內有一對橢圓齒輪，在進口與出口兩端液體的壓差作用下，對橢圓齒輪在轉軸上不停地轉動，測出其轉數即可知流經儀表液體的總量。
?
如圖一（a）所示：一對橢圓齒輪A,B把進口與出口分開，在齒輪A與計量室內壁形成一個新月形空間的液體-------稱為一份。齒輪A有轉動力矩，而齒輪B是上總力矩等于零，齒輪A帶動齒輪B轉動。圖一（b）是兩輪的中間位置，當轉動到位置（c）時，齒輪A失去了傳動力矩，而齒輪B獲得了轉動力矩，齒輪B帶動齒輪A轉動，如（d）所示，橢圓齒輪論轉動的角度是非均勻的。一對橢圓齒輪旋轉一周，累計出四倍新月空間的體積，橢圓齒輪的轉動經傳動輪系傳至計算機構的指針和字輪，就得出了流經儀表的液體的總量。

三、產品功能特點
橢圓齒輪流量計的測量精度高，量程比寬，對上游流動狀態不敏感，無前后直管段長度要求，特別適合高粘度介質的測量，因此廣泛應用于工業生產過程的流量測量并作為流量計量的標準儀表。其缺點是對被測流體中的污物較敏感，當被測管道口徑較大時，流量計比較笨重。

四、產品選型參數
（1）鑄鐵型、鑄鋼型、不銹鋼型橢圓齒輪流量計

技術要求/型號 LC—A鑄鐵型 LC—B不銹鋼型 LC—E鑄鋼型
公稱壓力MPa 1.6 1.6、2.5、4.0、6.3 1.6、2.5、4.0、6.3
溫度范圍℃ 常規指針型：-20~+80；高溫指針型：-20~+200；
常規液晶型：-20~+60；高溫液晶型：-20~+150；
精度等級 0.5%
口徑(mm) 粘度：0.6—2mPa.s 粘度：2—200mPa.s
10 0.2-0.4 m3/h 0.08—0.4 m3/h
15 0.6-1.5 m3/h 0.3—1.5 m3/h
20 0.8—3 m3/h 0.6—3 m3/h
25 1.2—6 m3/h 0.8—6 m3/h
40 5—15 m3/h 3—15 m3/h
50 6—24 m3/h 4—24 m3/h
65 10—40 m3/h 8—40 m3/h
80（輕型） 10—40 m3/h 8—40 m3/h
80（重型） 15—60 m3/h 10—60 m3/h
100 30—100 m3/h 15—100 m3/h
150 45—190 m3/h 34—190 m3/h
200 68—340 m3/h 56—340 m3/h
（2）高粘型橢圓齒輪流量計
LC—NA鑄鐵高粘型 LC—NE鑄鋼高粘型 LC-NB不銹鋼高粘型
公稱壓力MPa 1.6 1.6、2.5、4.0、6.3 1.6、2.5、4.0、6.3
溫度范圍℃ 常規指針型：-20~+80；高溫指針型：-20~+200；
常規液晶型：-20~+60；高溫液晶型：-20~+150；
精度等級 0.5%
流量范圍 m3/h
口徑(mm) 粘度：200—1000mPa.s 粘度：1000-2000mPa.s
10 0.04—0.3 m3/h 0.03-0.2 m3/h
15 0.2—1.0 m3/h 0.1-0.7 m3/h
20 0.4—2.1 m3/h 0.25-1.5 m3/h
25 0.6-4.2 m3/h 0.6-3 m3/h
40 2.1—10.5 m3/h 1.0-7.5 m3/h
50 2.4-16.8 m3/h 2-12 m3/h
65 6-28 m3/h 4-20 m3/h
80（輕型） 6-28 m3/h 4-20 m3/h
80（重型） 8-42 m3/h 6-30 m3/h
100 10-70 m3/h 10-50 m3/h
150 27-133 m3/h 19-95 m3/h
200 48-238 m3/h 34-170 m3/h

（3）橢圓齒輪流量計（精度：0.2%）
LC—A鑄鐵型 LC—B不銹鋼型 LC—E鑄鋼型
公稱壓力MPa 1.6 1.6、2.5、4.0、6.3 1.6、2.5、4.0、6.3
溫度范圍℃ 常規指針型：-20~+80；高溫指針型：-20~+200；
常規液晶型：-20~+60；高溫液晶型：-20~+150；
精度等級 0.2%
流量范圍 m3/h
口徑(mm) 0.6—2 mPa.s 2—200 mPa.s
10 0.2—0.4 m3/h
15 0.5—1.5 m3/h
20 1.5—3 m3/h 1—3 m3/h
25 3—6 m3/h 1.2—6 m3/h
40 8—15 m3/h 5—15 m3/h
50 12—24 m3/h 8—24 m3/h
65 20—40 m3/h 10—40 m3/h
80（輕型） 20—40 m3/h 10—40 m3/h
80（重型） 30—60 m3/h 15—60 m3/h
100 40—100 m3/h 20—100 m3/h
150 90—190 m3/h 56—190 m3/h
200 170—340 m3/h 68—340 m3/h

（4）、高粘度橢圓齒輪流量計（精度：0.2%）
LC—NA鑄鐵高粘型 LC—NE鑄鋼高粘型 LC-NB不銹鋼高粘型
公稱壓力MPa 1.6 1.6、2.5、4.0、6.3 1.6、2.5、4.0、6.3
溫度范圍℃ 常規指針型：-20~+80；高溫指針型：-20~+200；
常規液晶型：-20~+60；高溫液晶型：-20~+150；
精度等級 0.2%
流量范圍 m3/h
口徑(mm) 粘度：200—1000mPa.s 粘度：1000-2000mPa.s
10 0.08—0.3 m3/h 0.06-0.2 m3/h
15 0.3—1.0 m3/h 0.2-0.7 m3/h
20 0.6—2.1 m3/h 0.5-1.5 m3/h
25 1-4.2 m3/h 0.8-3 m3/h
40 3—10.5 m3/h 2-7.5 m3/h
50 4-16.8 m3/h 3-12 m3/h
65 8-28 m3/h 6-20 m3/h
80（輕型） 8-28 m3/h 6-20 m3/h
80（重型） 10-42 m3/h 8-30 m3/h
100 15-70 m3/h 12-50 m3/h
150 34-133 m3/h 30-95 m3/h
200 56-238 m3/h 50-170 m3/h


五、安裝注意事項
1、儀表在安裝的方向應該使儀表殼體上所示箭頭方向與液體方向相同，安裝位置應注意便于讀書。
2.儀表盡量安裝在常溫場合，勿安裝在有害氣體及強烈熱輻射的場合，致使儀表計數器部分受損害。
3.橢圓齒輪盡可能安裝成水平位置，即刻度盤應該裝成垂直位置（分度“0” 應該在上面，以減少橢圓齒輪兩平面與殼體間的摩擦，降低零件磨損。
4.儀表安裝在泵的輸出端，若裝在吸入端，儀表過濾器壓力損失使泵的吸入負壓增大，泵轉軸處的液體外流也造成儀表的誤差增大，泵的吸入端的法蘭也應該防止漏氣，否則也會造成儀表的誤差增大。
5.在儀表前需裝過濾器，不讓大于0.2毫米的微粒通過，防止儀表因微粒而堵塞，過濾器應易于清洗。
6.儀表前好安裝逆閥，使管道液體只能單向流動，防止計數器的損害。
7.儀表建議如圖5所示，設置旁路與閥，可安裝在水平垂直或其他方向館到上，自上而下，自下而上，自左而右，自右而左。
8.儀表在使用時，應該表內充滿液體，被測液體內不應該混有氣體，否則致使測量不準。液體混有氣體在儀表前安裝氣體分離器。
9.儀表安裝前，表前管道應仔細清除雜物，只有當儀表接至管道時，才能去除儀表接口上的封塞，以防雜物進入表內。在安裝儀表時，應防止雜物跌入管道。
10.流量超過規定在較大流量時，橢圓齒輪隨著轉數提高而磨損增加，且壓力損失急劇增加，所以應避免使用，低于小流量雖仍能計算，但誤差增大，液體黏度在10厘泊時儀表的啟動流量約為滿量程的1% 左右。
11.每臺儀表在出廠時都用7號機械油表在室溫條件下標定，油的黏度因室溫而異，常溫下月13厘泊。理論上容積式流量計的測量液體黏度變化，不會影響測量精度，但實際上因測量室內壁與橢圓齒輪之間存在著間隙，間隙中產生的泄露量受液體黏度影響而變化。
12.用于測量高度黏度液體時，一般均將液體加熱以降低黏度，然后再管道內流通，當儀表停用后，儀表內充滿的液體冷卻而變粘。如要在啟用，用蒸汽在標題外部把液體沖熱的方法加熱，待儀表內液體黏度降低后才能使用，否則粘液會要住傳動零件等致使損壞。嚴禁掃線蒸汽通過表體，以免損壞儀表。
13.被測液體溫度不應規定值，超過了甚至會卡住不動，液體溫度變化也造成黏度影響的附加誤差。另外，溫度增加也造成新月空間體積的增加，使儀表“走得慢”，測量室與橢圓齒輪如為鑄鐵時附加誤差約為+0.33%/100℃;測量室為鑄鐵，橢圓齒輪如為鑄鋁時附加誤差為+0.14%/100℃。
14.管道中的流量不應急劇地增加或減少，應避免管道振動，水力沖擊和壓力急劇波動等現象，否則將影響儀表正常工作。
15.壓力損失與液體流量的平方成正比，液體黏度增加，壓力損失也增大。

六、為了幫助您更好的選擇適用產品，請提供以下參數：
1、測量介質_________
2、口徑_________
3、工作溫度_________
4、工作壓力_________
5、量程范圍（流量范圍）_________
6、連接方式_________
7、供電電壓_________
8、防爆要求_________
9、其他功能要求_________
?
