卷揚機啟閉機是用鋼索或鋼索滑輪組作吊具與閘門相連接，通過齒輪傳動系統使卷揚筒繞、放鋼索從而帶動升降的機械，一種自動關閉的機械，廣泛應用于平面閘門和弧形閘門上
1、卷揚機啟閉機卷筒上的鋼絲繩應排列整齊，如發現重疊和斜繞時，應停機重新排列，嚴禁在轉動中用手、腳拉踩鋼絲繩。此外，鋼絲
繩不許完全放出，*少應保留三圈。
2、鋼絲繩不許打結、扭繞，在一個節距內斷線超過10%時，應予更換。
3、作業中，任何人不得跨越鋼絲繩；物體提升后，操作人員不得離開卷揚機；休息時，物件或吊籠應降至地面。
4、作業中，司機、信號員要同吊起物保持良好的可見度，司機與信號員應密切卷揚啟閉機配合，服從信號統一指揮。
5、嚴禁超載使用，即超過**承載噸數。
6、使用過程中一定要注意不要出現打結、壓扁、電弧打傷、化學介質的侵蝕現象。
7、不得直接吊裝高溫物卷揚啟閉機體，對于有棱角的物體要加護板。
8、使用過程中應經常檢查所使用的鋼絲繩，達到報廢標準應立即報廢。
9、作業中如遇停電情況，應切斷電源，將提升物降至地面。

適用范圍
該機是一種水利工程機械，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管 道）等進水、退水閘的配套機械，山區、平原有、無電地區均可使用。根據用戶水利工程設計要求，還可生產雙吊點卷揚式啟閉機。

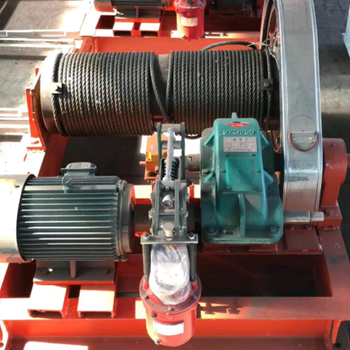

卷揚式啟閉機主要由電動機、聯軸器、傳動軸、交油制動器、減速器、開式齒輪、卷筒、滑輪系、電器控制箱及機架組成，具有結構緊湊承載能力大，緊急情況下啟閉迅速等優點。
本產品分為固定式、移動式，并有單吊點和雙吊點供用戶選用。

卷揚機、JM慢速卷揚機通過通電或斷電來實現卷揚機的工作或制動。操作和注意事項
1、工作前應認真閱讀本《卷揚機使用說明書》和隨卷揚機的有關資料如：《圓柱齒輪減速機使用說明書》、《電動機使用維護說明書》、《制動器使用說明書》、《電阻器使用說明書》、《鋼絲繩使用指南》等。
2、工作前，先檢查重物之重量應在機器拉力范圍以內，檢查鋼絲繩及其捆扎情況。
3、檢查機器的固定及各部聯接的牢固性，電器接線和接地的正確性及在減速機內注油。
4、檢查控制開關，閉合閘刀，用手按下啟動按扭，機器開始運轉，按停止按扭，電機停止轉動同時制動器自動剎車。
5、落下重物時，防止鋼絲繩張力松懈，在卷筒上保留的鋼絲繩不少于三圈。
6、按要求定期加油，工作前應空轉3-5分鐘。
7、卷揚機盡量不要露天存放，一旦露天存放做好制動輪和制動器防潮防雪雨保護。使用卷揚機前，要認真檢查卷揚機、制動器塊和制動輪有無銹死情況，有無油污，若有行處理然后再開機。
8、卷揚機在使用中，要經常檢查碳刷的磨損情況和接觸器工作情況，碳刷如磨損嚴重或損壞很容易引起接觸器觸點燒壞而引起電動機因缺項燒毀。
9、使用凸輪的卷揚機先用啟動，絕不可以用低檔啟動。

1、安全及控制顯示裝置
1)起升機構平衡滑輪下設有彈簧式荷重傳感器，電控柜上有數字表盤可以讀知起吊重量。當數字儀表盤上的數值達到額定起重量的95％(2′11.875t)時，自動發出警告信號，當超過額定起重量的105％時，則自動切斷電源，可以防止啟閉機在工作中超載，確保啟閉機的安全。
2)起升卷筒軸上設置有QGX-A型高度限位器。由操作者設定高度限位指令，可以自動限制*起吊范圍，即吊具的上、下極限位置。同時還設置有高度指示器，可以控制閘門的提升高度，確保充水行程從而實現起升機構的雙重安全保護。
3)作為雙重保護，本機還設置了手動鎖定裝置，確保啟閉機的安全，鎖定銷用限位開關控制，分別與起升機構聯鎖。
4)本機設置有警鈴設施，機構動作前，應鳴響警鈴，作業的。啟閉機設置足夠的照明，并配置了必要的消防設施。

鋼結構部分
機架由槽鋼型結構件組合而成，包括主梁、端梁、連接梁及梯子、欄桿、走臺。
機架各結構件間采用焊接聯接方式，機架上平面放置電氣設備和起升機構。機架的設計除了滿足強度要求外，還按起重機設計規范要求控制剛度指標，提高了整機工作的平穩性。
機架上平面的通道處均鋪設花紋鋼板。梯子欄桿均符合起重機安全規范中的有關規定。


機構部分
起升機構共兩套，呈對稱布置。兩套起升機構電動機的后端部用剛性軸聯接，可以使兩個卷筒的卷繞速度保持一致。
傳動方式為兩臺YZR132M2-6(S3)電機分別通過聯軸器和QJC-D236-80－P減速器及開式齒輪副，將電機的輸出扭矩傳遞至卷筒軸上，通過鋼絲繩來實現載荷的升降，額定起升載荷為2′125kN。
鑄焊組合結構的卷筒直徑為400mm，長度為1050mm。鋼絲繩共兩根，每根長度為520m，型號為20NAT6(9+9+1)+FC-1570-ZZ(SS)ZAA，用壓板固定在卷筒上。
起升機構卷筒為共兩個，鋼絲繩各通過一組平衡滑輪組，分支數為2′2′4。在平衡滑輪組下部設有載荷稱重儀，當起重量超載時，傳感器便會發出信號，將起升電源切斷，機構停止工作。
卷筒軸兩端分別裝有高度指示器及高度限位器。可以根據不同起升高度進行起升安全范圍的設定。高度指示器中還設定250mm范圍的沖水行程，確保閘門在靜水狀態下提升。高度限位器則能控制極限起升范圍。
安裝完畢后已將各軸承座、電機底座及減速器底座等固定于小車架上平面，并有分別焊于各底座之上的定位擋塊。

本產品的類型是卷揚式啟閉機，品牌是中禹水利，型號是QPQ型啟閉機，別名是卷揚機，輸送物品是閘門，輸送能力是50T
QPK5T-單吊點卷揚式啟閉機
單吊點卷揚式啟閉機用于各類大型給排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的。 液壓啟閉機，卷揚啟閉機，門機，手輪式啟閉機，手電式啟閉機，手搖啟閉機，螺桿式啟閉機，雙吊式啟閉機等。


結構特點：
1、啟閉機包括電機、啟閉機、機架、防護罩等組成；采用三級減速方式，用螺旋付傳動，輸出轉距更大。啟閉機配套鋼架克服土建不平整，以減少整機噪聲及振動。
2、采用戶外型長時工作制電機，防護等級≥IP55。行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移觸動微動開關，來達到保護電器的原理。
3、操作維護簡便，可實現現場和遠控操作。

•
