機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料 表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次
標記代號及意義
說明
1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。

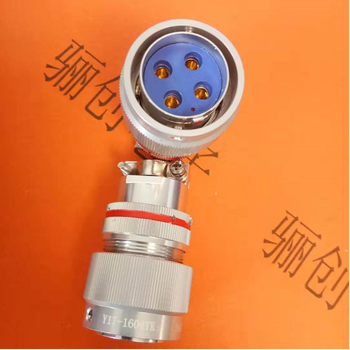

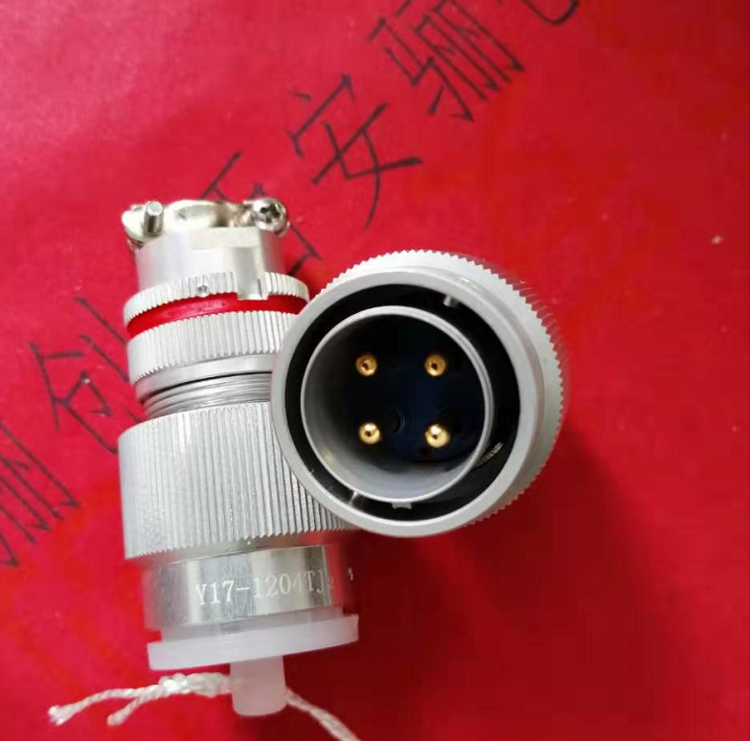

Y17系列圓形電連接器
??
Y17系列圓形電連接器廣泛應用于各種電氣設備之間的電路連接。
連接方式為卡口式，使用方便，鎖緊可靠，規格，有防誤插機構。
使用環境條件
工作溫度 ： -55～+125℃ -55～175℃*
相對濕度 ： 40± 2℃時相對濕度92～98%
工作氣壓 ： 101.33kPa～4.4kPa 101.33kPa～1.33Pa*
正弦振動 ： 10～2000HZ 加速度98 m/s2
10～2000HZ 加速度196 m/s2**
沖 擊 ： 加速度490 m/s2，980 m/s2**
碰 撞 ： 加速度392 m/s2
離 心 ： 加速度245m/s2，784m/s2**
注: *僅適用于Y17-1604；**僅適用于Y17-2804和Y17-2824。
主要技術特性
接觸件特性
插針直徑 Φ1.5 Φ2.5 Φ3.5 Φ5 Φ7 Φ10
工作電流(A) 10 25 50 30* 75 100 200
接觸電(mΩ) ≤3 ≤1 ≤1 ≤1 ≤1 ≤1
? ? ? ? ? ? ? ?
絕緣電阻
標準大氣條件 潮濕條件 高溫條件
≥1000MΩ ≥20MΩ ≥500MΩ
耐電壓
標準大氣條件 低氣壓條件
AC 1000Vrms AC 250Vrms
機械壽命 500次
Y17外形及安裝尺寸
插頭
殼體號 D L
10 Φ22.5 31.5
12 Φ26.5 31.5
16 Φ33 31.5
20 Φ39 31.5
28 Φ52 68
方形法蘭盤式插座
殼體號 D D1 D2 d A B
10 Φ18.5 Φ17.5 Φ16 Φ3.4 24 18±0.2
12 Φ22.5 Φ21.5 Φ20 Φ3.4 27 21±0.2
16 Φ29.5 Φ27.5 Φ26 Φ3.4 32 26±0.2
20 Φ35.5 Φ33.5 Φ32 Φ5.5 42 33±0.2
28 Φ50 Φ45.5 Φ44 Φ5.5 53 42±0.2
圓形法蘭盤式插座
殼體號 D D1
16 Φ31 Φ26
20 Φ36 Φ32
夾線板式電纜罩
殼體號 D d L
10 Φ18.5 Φ7 17
12 Φ22.5 Φ10 17
16 Φ29.5 Φ13.5 25
20 大夾線 Φ35.5 Φ20 26.5
小夾線 Φ15.5 23
28 Φ50 Φ29 36.5
灌封式電纜罩
殼體號 D d L
10 Φ18.5 Φ9 18
12 Φ22.5 Φ13 18
16 Φ29.5 Φ17 28.5
20 Φ35.5 Φ23 28.5
90°彎式電纜罩
殼體號 D d L H
16 Φ29.5 Φ13 34 24.5
20 Φ35.5 Φ16 37 27.5
熱塑套管式電纜罩
5（1型）, 5a（2型）
殼體號 d1 L1 d2 L2 D
10 Φ10 27 Φ10 33 Φ23
12 Φ13 30 Φ15 33 Φ26
16 Φ18 32 Φ18 33 Φ32
20 Φ24 35 Φ27.7 33 Φ38
執行標準Q/321283LSB07-2004《Y17系列圓形電連接器技術條件》
型號標志Y 17 - 20 19 Z J 10 - 2a
代號 Y 17 - 20 19 Z J 10 - 2a
序號 ① ② ? ③ ④ ⑤ ⑥ ⑦ ? ⑧
① 圓形電連接器
② 設計序號
③ 殼體號：10，12，16，20，28
④ 芯數：1,3,4,7,12,19,24
⑤ 電連接器類別：T-插頭，Z-插座
⑥ 接觸件類型：J-插針，K-插孔
⑦ 插頭電纜罩形式及插座安裝形式：
插頭電纜罩：2-夾線板式，2a-大夾線板式（僅20號殼體），2b-小夾線板式（僅20號殼體），3-灌封式，4-90°彎式,5-熱縮套管式1型，5a-熱縮套管式2型，8-屏蔽夾線板式
插座安裝形式：10-方形法蘭盤，11-圓形法蘭盤
⑧ 插座電纜罩形式：2-夾線板式，2a-大夾線板式（僅20號殼體），2b-小夾線板式（僅20號殼體），3-灌封式，4-90°彎式，5-熱縮套管式1型，5a-熱縮套管式2型
