在武漢裝一套離網光伏發電系統該如何設計系統 湖北沃泰萊新能源科技有限公司（電話/156 2337 7540）下面來為大家介紹:家庭離網光伏發電系統主要由太陽能電池板，太陽能控制器，免維護鉛酸蓄電池和交直流逆變器是其主要部件。其中的核心元件是光伏電池組和控制器。各部件在系統中的作用是：
1. 太陽能電池板：太陽能電池板是太陽能發電系統中的核心部分，也是太陽能發電系統中價值高的部分。其作用是將太陽的輻射能力轉換為電能，或送往蓄電池中存儲起來，或推動負載工作。
2. 太陽能控制器：太陽能控制器的作用是控制整個系統的工作狀態，并對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方，合格的控制器還應具備溫度補償的功能。其他附加功能如光控開關、時控開關都應當是控制器的可選項；
3. 蓄電池：一般為鉛酸電池，小微型系統中，也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是在有光照時將太陽能電池板所發出的電能儲存起來，到需要的時候再釋放出來。
4. 逆變器：太陽能的直接輸出一般都是12VDC、24VDC、48VDC。為能向220VAC的電器提供電能，需要將太陽能發電系統所發出的直流電能轉換成交流電能，因此需要使用DC-AC逆變器。
1項目目的
本項目是采取光伏離網系統作為別墅立供電系統。
2項目設計概述
本項目計劃建設光伏離網發電系統，輸出功率為3kW，光伏組件通過串、并聯方式接入離網逆變柜，實現光伏離網發電功能。
3項目工程環境分析
項目地理信息
項目工程環境以緬甸木姐市作為經緯度參考。
項目地參考地理信息為：位于東經E96.15，北緯N16.8，海拔5.5米。

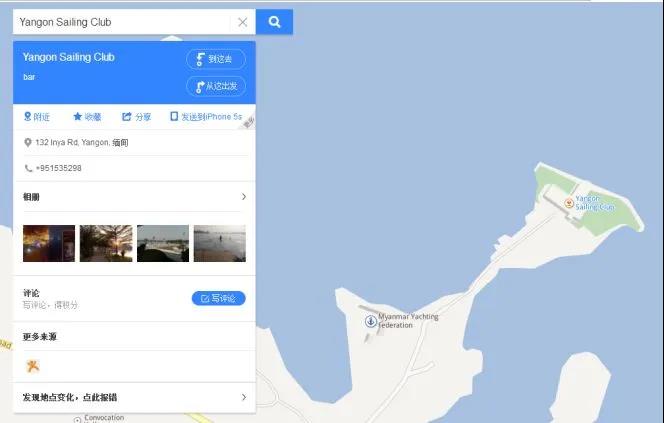

圖 1地理信息
圖 2 建址參照
項目地光照資源
由太陽能資源分布圖可知，該場區太陽能資源非常豐富。同時，通過meteonorm軟件中基礎數據庫推算，得出對應地區年均太陽輻射約為：

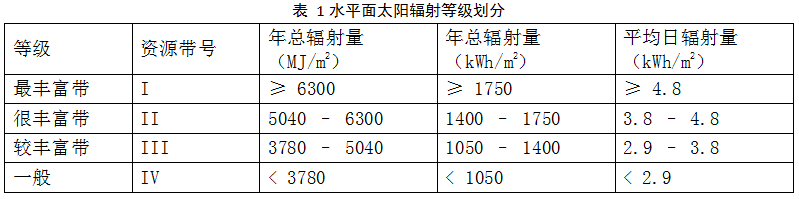

根據《太陽能資源評估方法》（QX/T 89-2008），該場區屬于太陽能資源較豐富帶，太陽能輻射等級為II類地區接近I類，太陽能資源很豐富。

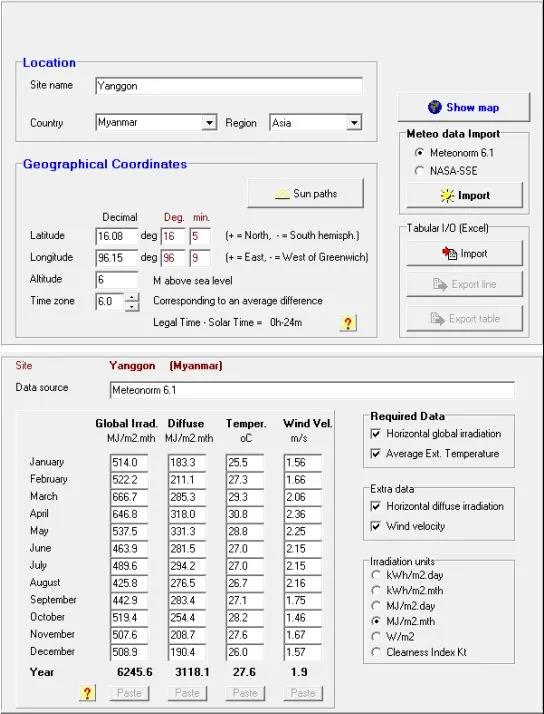

通過Meteonorm得到的光照資源數據如下圖所示
圖 3 光照資源
項目設計與仿真，都會根據項目地的光照資源作為數據基礎，軟件數據為25年記錄的平均值，度及可信度很高。
4組件安裝標準設計及并網發電系統電氣設計
參考標準
本方案設計過程中按以下標準執行：
IEC 62093-2005 《光伏系統中的系統平衡部件-設計鑒定》;
DB37/T 729-2007《光伏電站技術條件》;
GB/T 20514-2006《光伏系統功率調節器效率測量程序》
5并網發電系統電氣設計

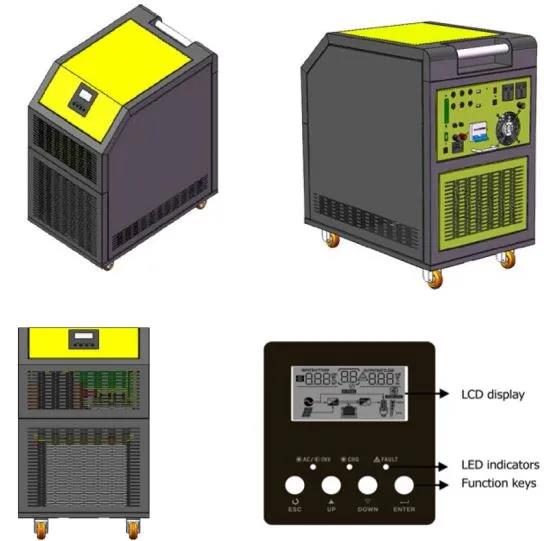

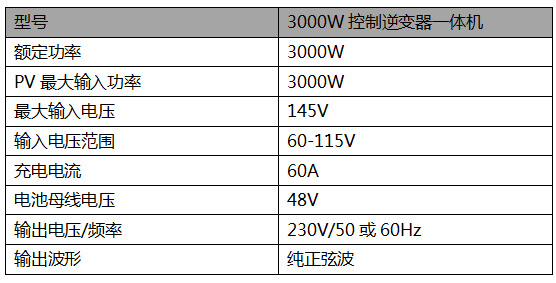

1） 控制逆變一體機電氣規格參數

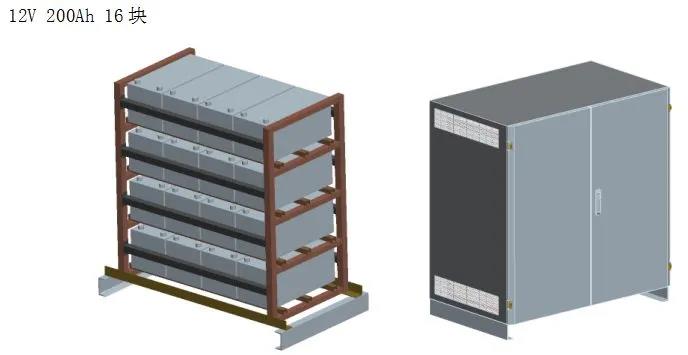

2）蓄電池配置及電池柜
3） 光伏組件配置
HJT-275W-30V 12片
4） 電氣設計
光伏列陣
伏組件使用3塊1串聯設計，能確保-20℃~60℃的溫度范圍內組串的開路電壓低低于145V大工作電壓，組串的工作電壓在60-115V內，光伏系統全年運行穩定。
儲能電池
配置16塊，設計為4串4并的方式。蓄電池組可提供48V 800AH規格的一個儲能電池堆，儲能38.4度電保障居民持續用電所需。
發電效果

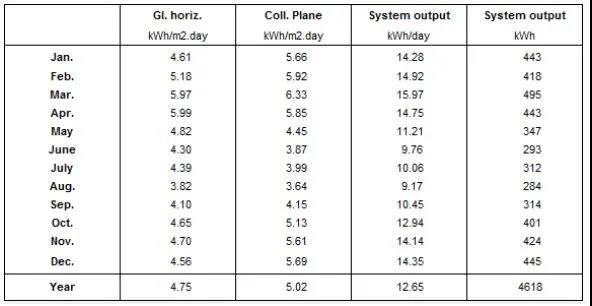

根據Meteonorm氣象軟件提供的數據，由PVSYS軟件進行仿真可得3kW光伏列陣的發電效果如下圖所示，可見光伏系統一年可提供4618度電，月均每天提供9.17~15.97度電。

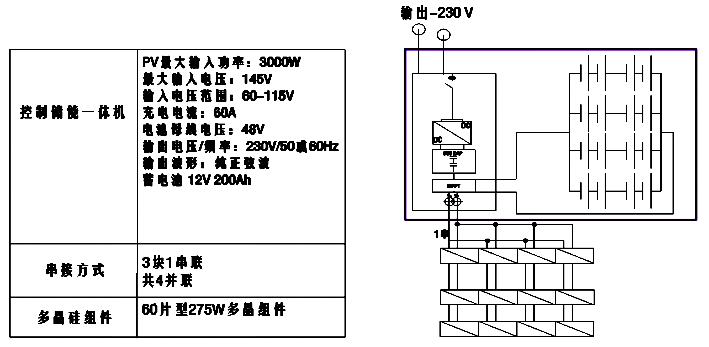

電氣系統圖

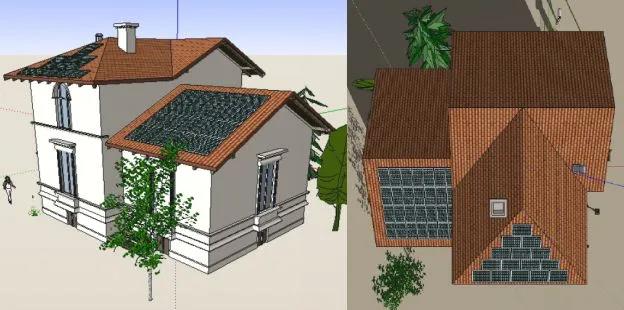

建設效果圖

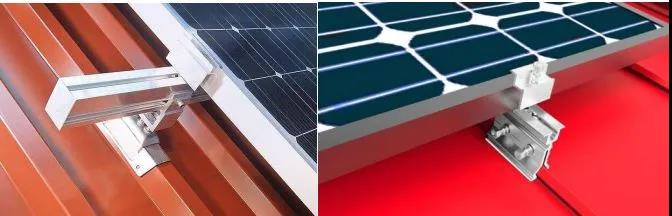

組件采用彩鋼瓦平面敷設安裝方式。通過夾具或者穿孔并作防水的方式，把光伏導軌支架固定在屋面上，再把組件固定在支架上完成安裝，安裝方式如下圖所示。
穿孔型（左）/夾具型（右）
完整效果圖
