一、基本概述

    伸縮貨叉指的是一種能夠左右或前后雙向自動伸縮的物料搬運工具或移載機構，故而也稱其為：雙向伸縮貨叉，別稱：伸縮牙叉、移載貨叉等，它常配合提升機構同時使用，可輕松將物料從一側搬運或移載至另一側，具有堅固的結構性能，強大的運載能力，它可與生產系統、企業管理系統相對接，采用計算機及條形碼技術(編碼器)，實現信息化管理和智能化運營，廣泛應用于立體庫、智能倉儲、物流配送(轉運)中心、自動化生產線、新能源、高低溫環境作業等多個行業領域！

    二、結構設計

    伸縮貨叉一般采用三節伸縮設計（也就是所謂的單伸位或單深位結構），即一節固定叉體、兩節可伸縮叉體，再輔以導向滾輪(凸輪、軸承)、導向滑塊、齒輪齒條(或鏈輪鏈條、或同步帶)、限位開關(行程開關)、中位開關(接近開關)、扭力限制器、電機、減速機、編碼器、驅動器、聯軸器等部件構成的一個完整的伸縮或移載機構！

    也可根據實際使用要求采用四節伸縮結構（也就是雙伸位或雙深位結構），即一節固定叉體、三節可伸縮或可移動叉體，使貨叉的行程更大、移載距離更遠！

    另外，它既可以采用單組叉臂立運行，也可采用兩組或兩組以上叉臂進行組合運行或同步運行，單組叉臂立運行的，簡稱為：?jiǎn)沃甘?、單臂式或單列式，而兩組叉臂組合運行或同步運行的則簡稱為：雙指式、雙臂式或雙列式！另外，應用場景不同，叉體采用的材料也不盡相同，如：高溫環境、低溫環境、無塵潔凈環境等！

    三、工作原理

    伸縮貨叉的下叉體(固定叉體)直接安裝在載貨臺或工作臺上，中叉體在齒輪齒條和鏈輪鏈條的驅動下，向外移動大約自身長度的一半(約60%左右)，上叉體(前叉體)再?gòu)闹虚g叉體的中點向外延伸！注：如果是四節伸縮結構（雙伸位或雙深位結構），則上叉體繼續向外延伸！

    四、伸縮貨叉常用配置

    [1].叉體材料：42CrMo（經過二次鍛打）

    [2].滾動軸承：IKO、或KIS

    [3].傳動鏈條：桂盟鏈條

    [4].導向滑塊：UPE分子

    [5].扭力限制器：Mikipulley

    [6].限位開關（行程開關）：D4MC-5020-N OMRON（NO+NC）

    [7].中位開關（感應開關）：IME12-04BNSZW2S SICK（NPN NO）

    [8].軸銷檢測開關：IME12-04BNSZW2S（NPN NO）

    [9].編碼器： 8.F5868.12CN.C122 kubler（庫伯勒）、或CMV582M-00022 TR（帝爾），伺服電機可直接使用自帶編碼器

    [10].動力配置：SEW變頻電機（或：臺達、三菱、西門子、步科、松下、匯川、精研等品牌伺服電機）

    五、性能特點

    1.結構堅固、移載平穩、運行流暢，具有強大的載荷能力.

    2.安全穩定、節能低耗、快捷，具有較高的智能信息化運營能力.

    3.種類多、規格全，能滿足各種類型物料的移載需求.

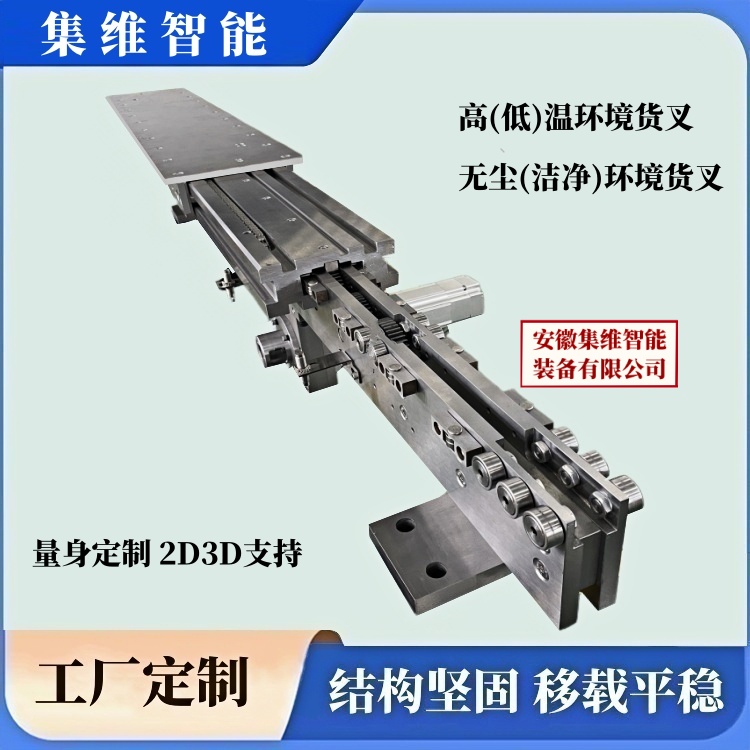

    4.具備全天候的工作性能，不僅可以在常溫下進行作業，也能在高溫(或低溫)下正常運行！

    六、常用規格型號

    為方便用戶對伸縮貨叉（移載貨叉）的進一步了解，我們羅列了幾十種常用的、比較普遍一點的規格或型號，如：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW100系列、AHJW120系列、AHJW145系列等，選型時可作為參考，但不能以此作為實用依據（詳見下列伸縮貨叉選型表）！

    七、工廠簡介

    安徽集維智能裝備有限公司(馬鞍山市)是一家專業的伸縮貨叉（伸縮牙叉、移載貨叉）生產制造廠家，具備年生產1600多臺套各類伸縮貨叉（移載貨叉）的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

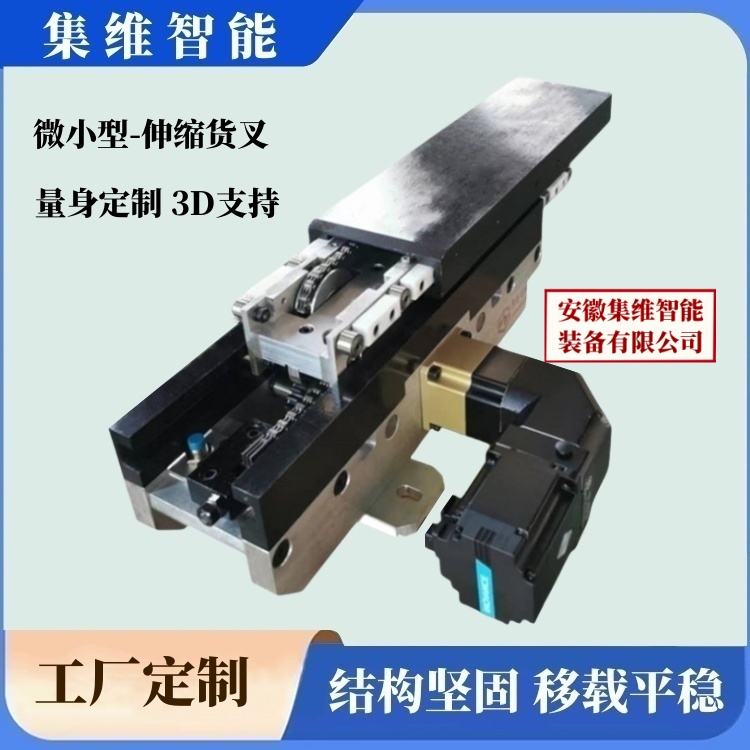

【上圖】集維系列：微小型-伸縮貨叉_案例圖

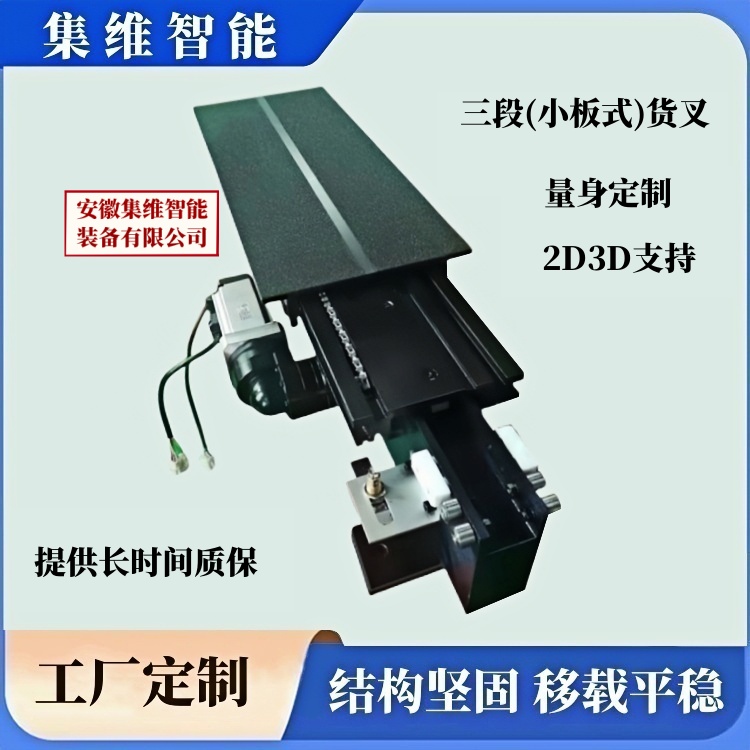

【上圖】集維系列：輕小型（小板式）-伸縮貨叉_案例圖

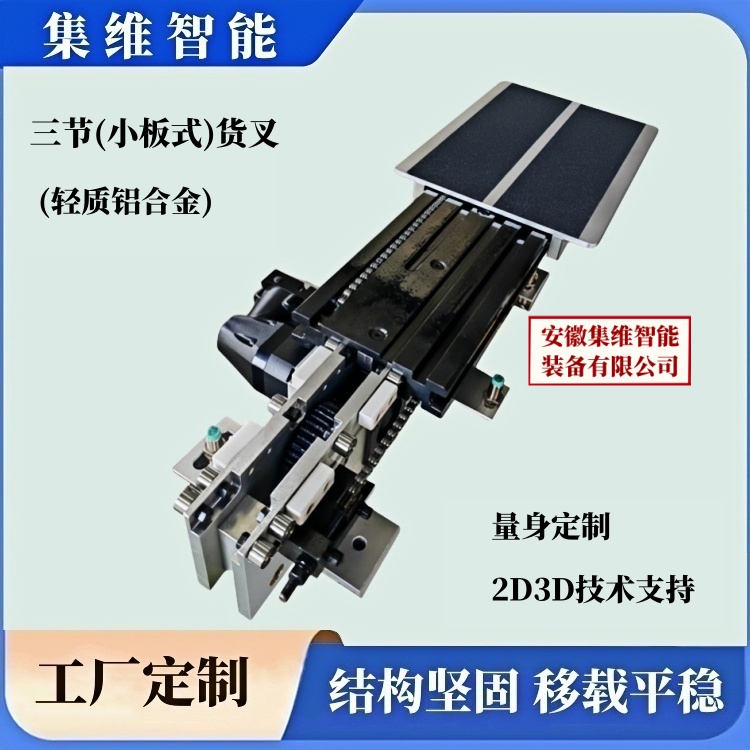

【上圖】集維系列：輕小型（輕質鋁合金）-伸縮貨叉_案例圖

【上圖】集維系列：三節式（316級不銹鋼）-伸縮貨叉_案例圖

【上圖】集維系列：三段式窄體寬載面（寬截面）-伸縮貨叉_案例圖

【上圖】集維系列：三段式寬體寬載面（寬截面）-伸縮貨叉_案例圖

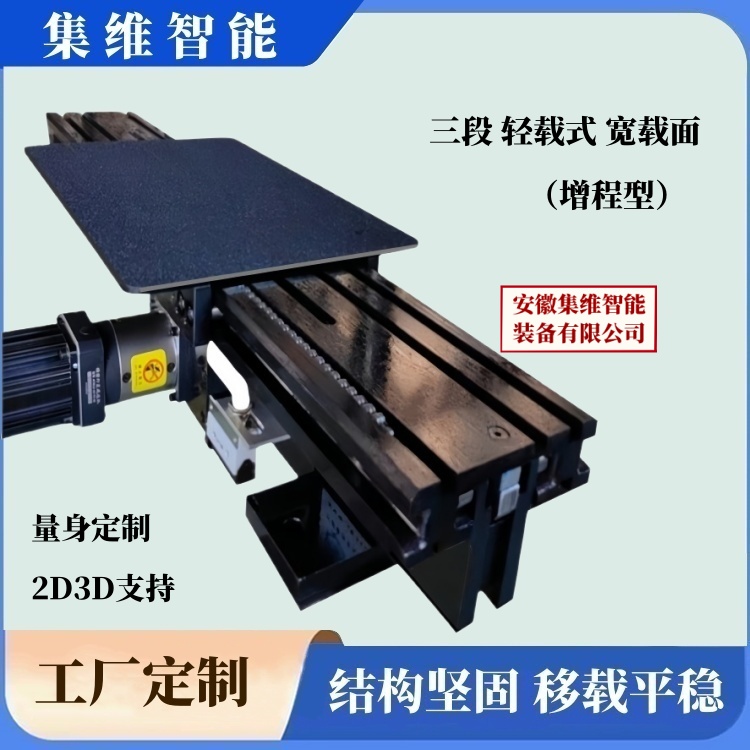

【上圖】集維系列：三段（輕載式）-伸縮貨叉_案例圖

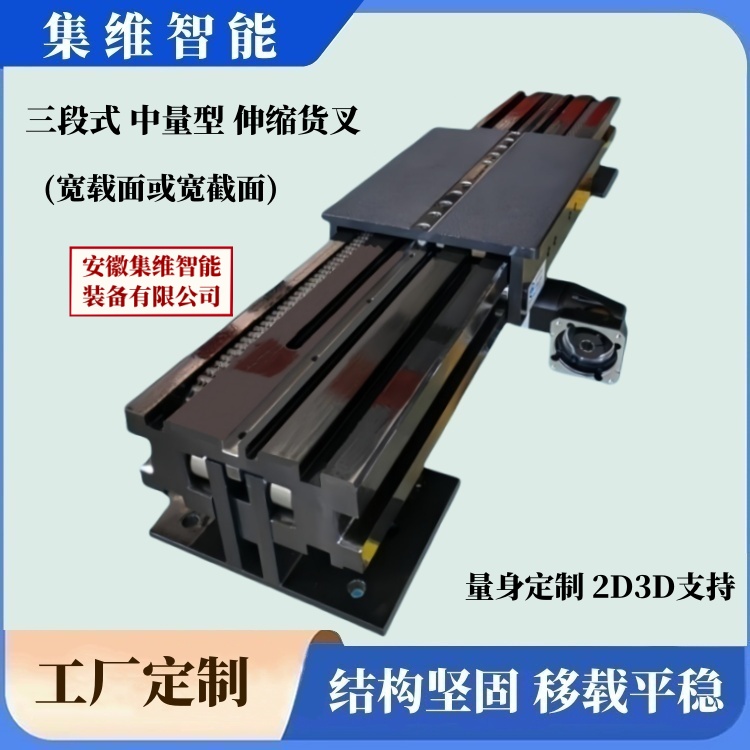

【上圖】集維系列：三段式（中量型）-伸縮貨叉_案例圖

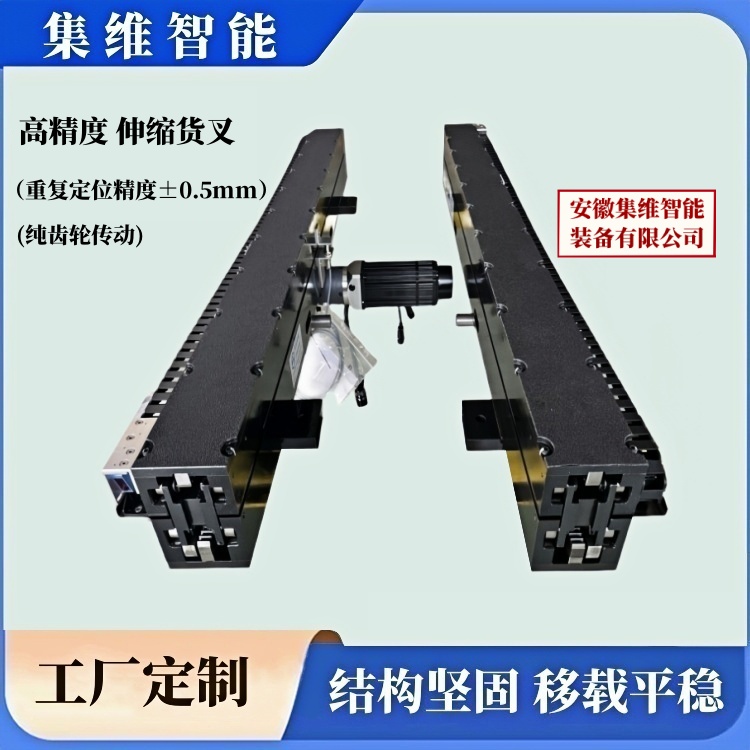

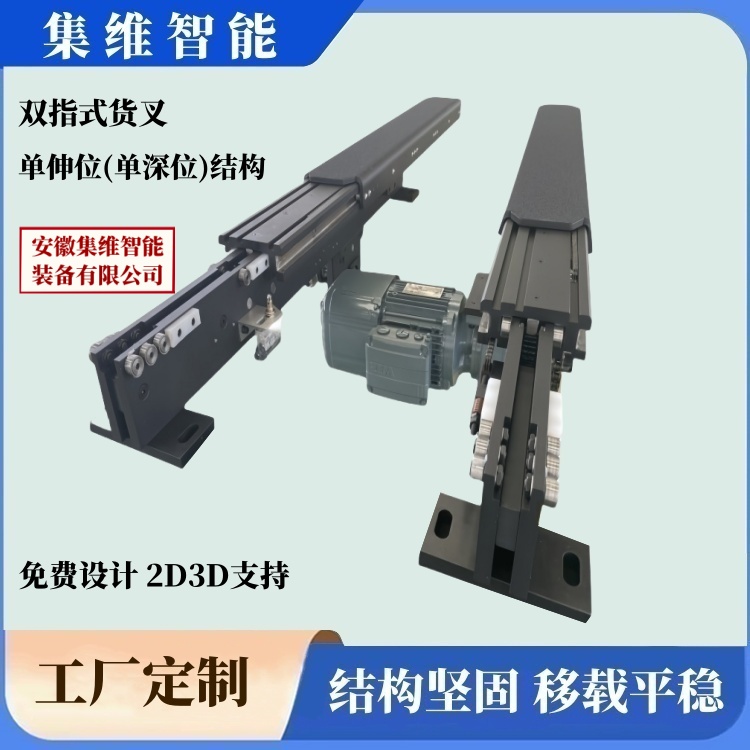

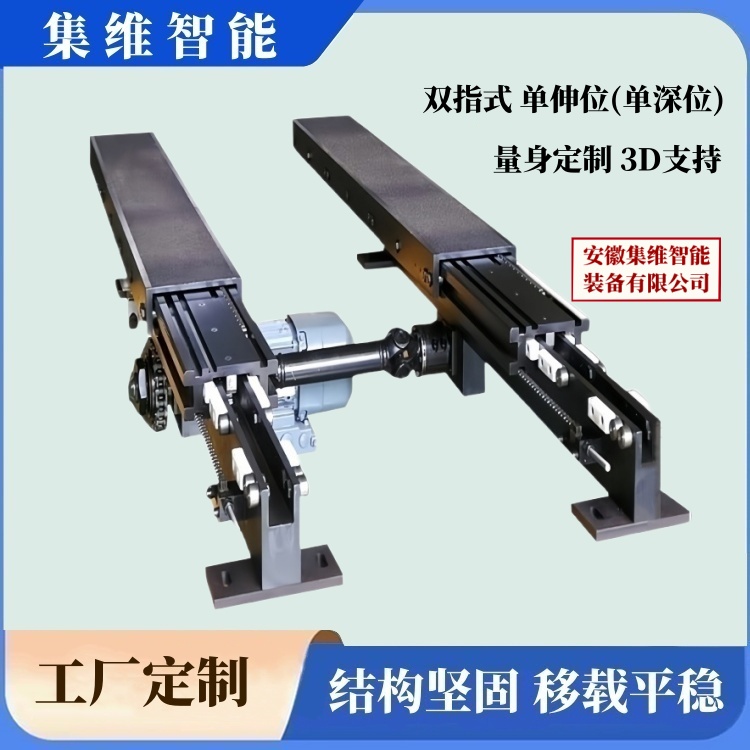

【上圖】集維系列：雙列式單伸位或單深位（直角面）-伸縮貨叉_案例圖

【上圖】集維系列：雙列式單伸位或單深位（R角面）-伸縮貨叉_案例圖

【上圖】集維系列：雙列式單伸位或單深位（不銹鋼）-伸縮貨叉_案例圖

【上圖】集維系列：雙列式單伸位或單深位（）-伸縮貨叉_案例圖

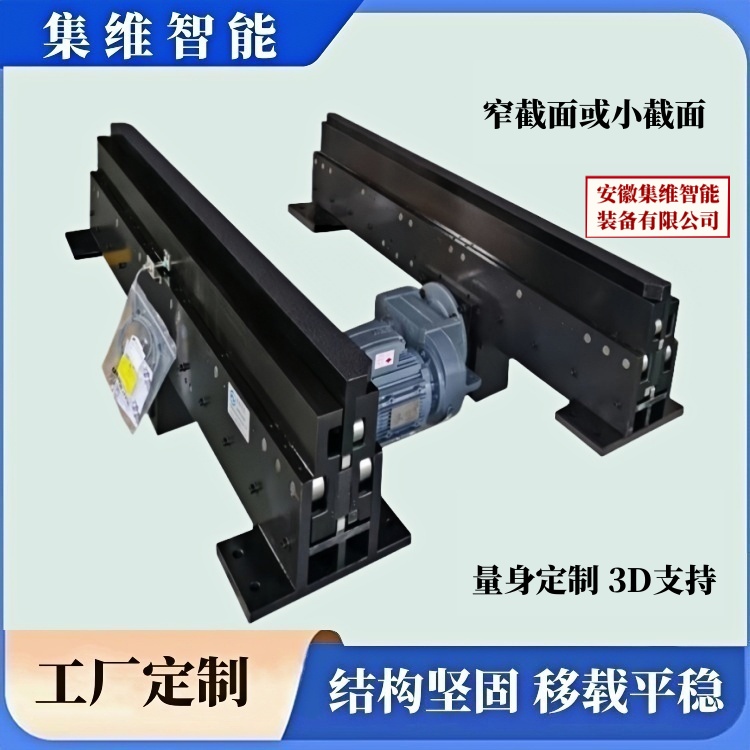

【上圖】集維系列：雙列式單伸位或單深位（小載面或窄截面）-伸縮貨叉_案例圖

【上圖】集維系列：?jiǎn)瘟惺诫p伸位或雙深位（單電機）-伸縮貨叉_案例圖

【上圖】集維系列：?jiǎn)瘟惺诫p伸位或雙深位（雙電機）-伸縮貨叉_案例圖

【上圖】集維系列：雙列式雙伸位或雙深位（雙電機）-伸縮貨叉_案例圖

【上圖】集維系列：伸縮貨叉_性能優勢簡介

【上圖】集維工廠_企業資質證書

【上圖】集維工廠_企業外景
