汽車電器開關性能試驗

玻璃升降器開關試驗臺

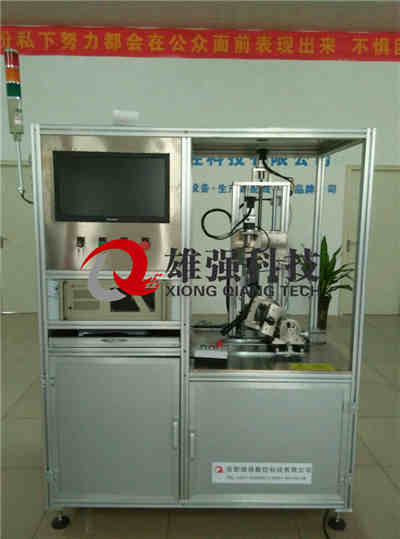

一、汽車電器開關性能試驗設備簡介：

組合開關的操作力測試變光的撥動動作時，由垂直運動機構帶動力傳感器作用到組合開關手柄上，實時監測操作力及位移的變化，顯示力及位移的曲線。也可以檢測其扭矩?cái)?shù)值大小。
組合開關的操作力測試抬動動作時，由垂直運動機構帶動力傳感器作用到組合開關手柄上，實時監測抬動的操作力變化，顯示力的曲線。也可以檢測其扭矩?cái)?shù)值大小。

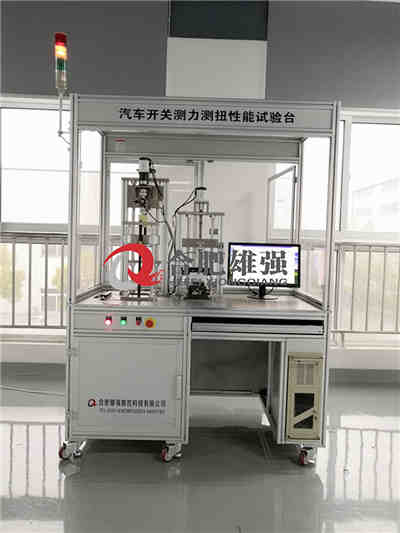

汽車開關測力/測扭性能試驗臺控制軟件主要功能如下:

?汽車開關測力/測扭性能試驗臺控制軟件可以繪制數據曲線,并且打印數據曲線。
?可以對系統的一些參數進行設置。
?用戶可以添加、刪除和修改產品型號。
?用戶可以通過輸入和設置來更改產品的參數。
?用戶可隨時保存和打開汽車開關測力/測扭性能試驗臺系統所保存的數據文件。

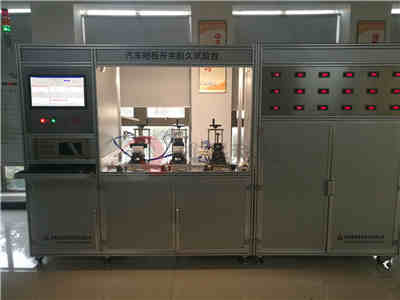

該試驗臺主要用于各種電動、手動玻璃升降器的在線/性能檢測，進行主要相關參數的測定，并根據檢測結果判定產品是否合格，并打印相應的條形碼標簽。

主要技術功能和參數：

1、適用于繩輪式、叉臂式、單臂式和軟軸玻璃升降器的在線檢測；

2、手動升降器可進行手感曲線的繪制；

3、電動玻璃升降器可檢測關閉力、電流、速度等相關參數

4、可繪制電流－時間－位移、扭矩－位移等性能曲線

5、可對升降器的平行度、下降量、自鎖性等相關參數進行測量快速裝夾、自動夾緊、安裝方便可靠。

汽車電器開關性能試驗臺為雙工位檢測臺，所以整個用戶界面被分成了兩個部分。左半邊部分為工位①，右半邊部分為工位②，用戶界面的上方為系統的標題“汽車電器開關性能試驗臺”，“系統操作”菜單欄內包含了系統的所有功能模塊，點擊相應工位的系統操作，則針對相應工位的所有功能進行操作。
由松下伺服電機驅動，滾珠絲杠傳遞動力給安裝在直線導軌上的撥桿，實現開關的左右手柄撥動動作。動作速度和位移可以在程序里設置。
兩個撥桿，一個是固定不動即與直線導軌滑塊固連，另一個可以上下運動兼作組合開關手柄抬動動作。
試驗臺機械部分由扭矩檢測機構、力檢測機構、位移檢測機構、樣件安裝旋轉平臺及安裝夾具機構組成。扭矩及力檢測機構采用從上而下垂直模式檢測方式，能有效的避免機加工件不均衡性導至測試不準確。
由松下伺服電機驅動，實現大小燈轉換、雨刮、間歇調整等開關的旋擰動作，動作的速度和角度可以在程序里設置；
組合開關手柄旋擰機構具有左右角度調節功能、上下高度調節功能、旋擰頭傾角調節功能等多自由度調節功能，因此對組合開關外形具有廣泛的適應性。

二、滿足標準：
   1、QC/T636-2000  《汽車用電動玻璃升降器》。
   2、QC/T626-2008   《汽車玻璃升降器》。

三、試驗參數：
   1、直流電源：0～30V可調，0～30A可調。
   2、玻璃升降電機電流檢測:0～20A。
   3、可在溫度為-40℃~80℃的環境下試驗。
   4、運行速度：精度±0.05%FS。
   5、濕度范圍：10~95%（相對濕度）。
   6、供氣氣源：0.6MPa，流量10L/S。
   7、防夾力檢測：0～500N，精度±0.5%FS 分辨率0.1N。

四、試驗對象：
   繩輪式、齒輪式、軟軸式電動升降器。
